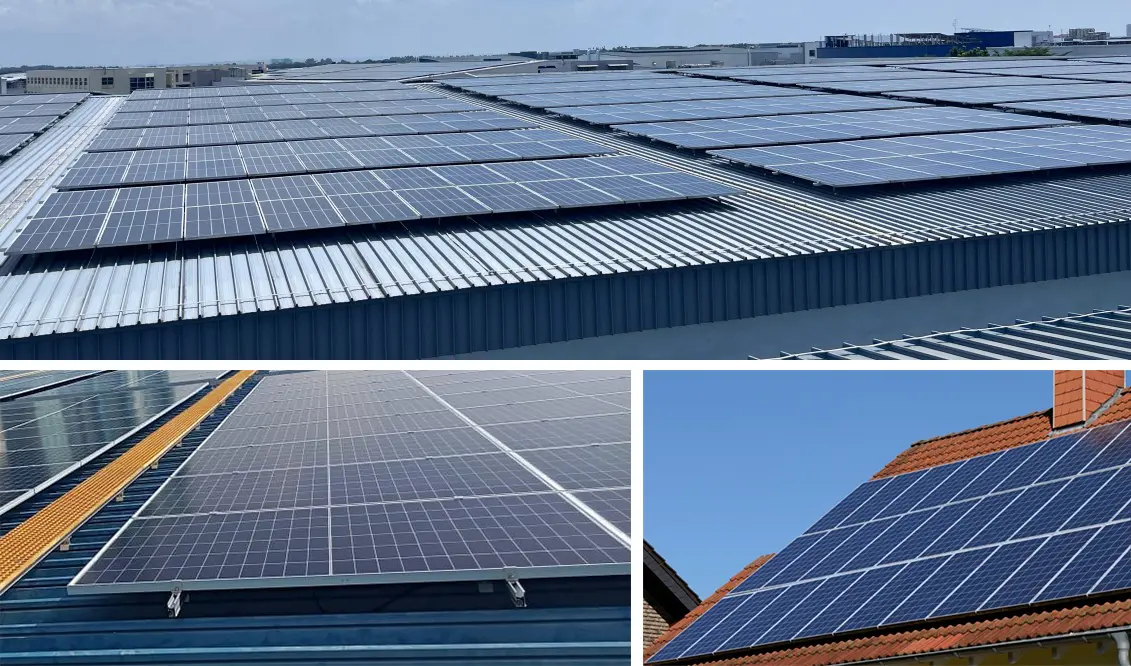

एल्युमिनियम सोलर प्यानल माउन्टिङ रेलहरू सम्पूर्ण सौर्य माउन्टिंग संरचनाको लागि महत्त्वपूर्ण भागहरू मध्ये एक हो। तिनीहरू एनोडाइजिंग सतह उपचारको साथ एल्युमिनियम 6005-T5 सामग्रीबाट बनेका छन्, 25 वर्ष भन्दा बढीको लागि टिकाऊ। ब्रान्ड नाम:Topfencesolar
उत्पादन सामाग्री:एल्युमिनियम 6005-T5, 6063-T6
उत्पादन कार्य:सौर्य माउन्टिंग समर्थन
सेवा जीवन:≥ २० वर्ष
TF-RL-B48 एल्युमिनियम सौर प्यानल माउन्टिङ रेलहरू छतहरूको लागि डिजाइन गरिएको हो, तिनीहरू सामान्यतया स्थापनाको लागि प्रयोग गरिन्छ जहाँ उच्च संरचना बल आवश्यकता हुन्छ। रेल प्रोफाइल डिजाइनहरू बजारमा सामान्य छत रेलहरू भन्दा बलियो र बाक्लो छ, यो बलियो हावा गति अधिकतम 60m/s मा केही परियोजनाहरूमा लागू गर्न सकिन्छ।
डाटाशीट
निरीक्षण वस्तु कोटि
निरीक्षण वस्तु
मानक आवश्यकता
(ASTM B221)
रासायनिक संरचना (%)
सिलिकन (Si)
०.४० - ०.८०
फलाम (Fe)
≤ ०.७०
तामा (Cu)
≤ ०.१०
म्याङ्गनीज (Mn)
०.३० - ०.६०
म्याग्नेसियम (Mg)
०.४० - ०.६०
क्रोमियम (Cr)
≤ ०.१०
जस्ता (Zn)
≤ ०.२५
टाइटेनियम (Ti)
≤ ०.१०
अन्य तत्वहरू (प्रत्येक)
≤ ०.०५
अन्य तत्वहरू (कुल)
≤ ०.१५
एल्युमिनियम (Al)
बाँकी
मेकानिकल गुणहरू
तन्य शक्ति (σb)
≥ 230 MPa
उपज शक्ति (σ0.2)
≥ 170 MPa
लम्बाइ (δ5)
≥ ८%
Brinell कठोरता (HB)
≥ ६५
शियर बल
≥ 140 MPa

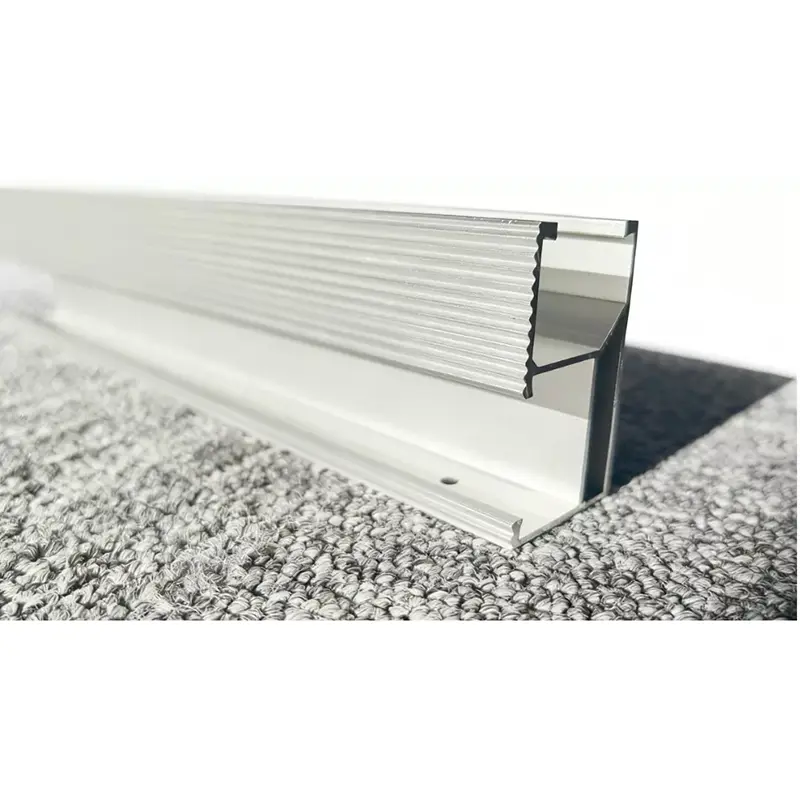

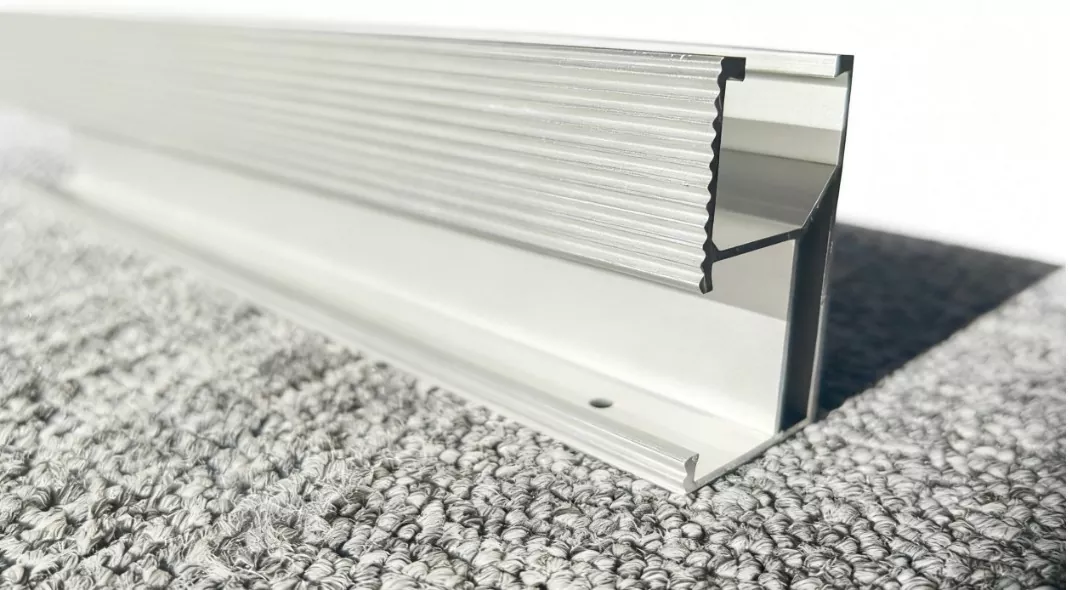

TF-RL-B48 PV रेलहरू यसको 'विशेष डिजाइनको कारणले लोकप्रिय थियो, यो प्रोफाइलको पछाडि स्लटको साथ डिजाइन गरिएको थियो, त्यसैले रेल कनेक्टर रेलको पछाडि स्थापना गर्न सकिन्छ, जसले L फीट वा टाइल रूफ हुकको स्थापनालाई असर गर्दैन।
यस तरिकाले, स्थापना टोलीले हस्तक्षेप मुद्दाको बारेमा चिन्ता लिनु पर्दैन, स्थापना समय बचत गर्दै।
हाम्रो एल्युमिनियम सौर प्यानल माउन्टिंग रेलहरूको एनोडाइजिंग तह मोटाई 10μm भन्दा बढी छ, राम्रो उपस्थिति र बलियो जंग प्रतिरोधको साथ। जसले तिनीहरूलाई विभिन्न मौसमहरूमा बाहिरी प्रयोगको लागि उपयुक्त बनाउँछ। (anodizing तह लागि विभिन्न आवश्यकता पनि अनुकूलित गर्न सकिन्छ)
एल्युमिनियम सौर्य माउन्टिङ रेलहरूको वजन हल्का, ह्यान्डल गर्न र स्थापना गर्न सजिलो छ, जसले श्रम लागत बचत गर्दछ र लचिलो स्थापनालाई समर्थन गर्दछ।
रूफ रेलको अगाडिको छेउमा स्ट्रिपहरू छन्, जसले रूफ हुक वा एल फीटका सामानहरूको स्थिरता बढाउन सक्छ।

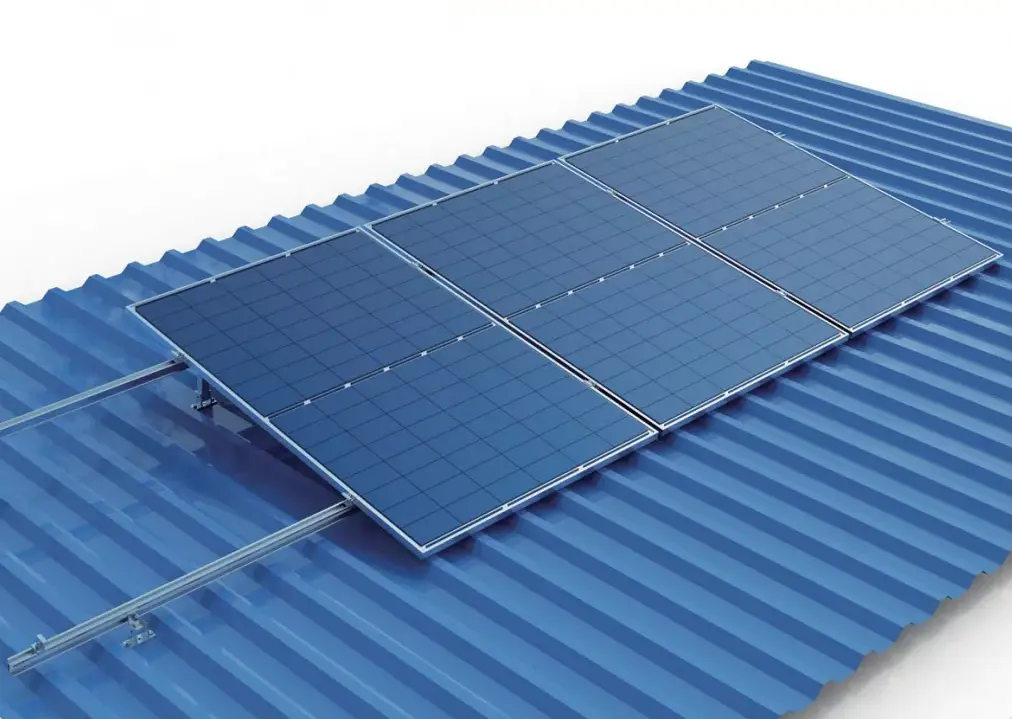

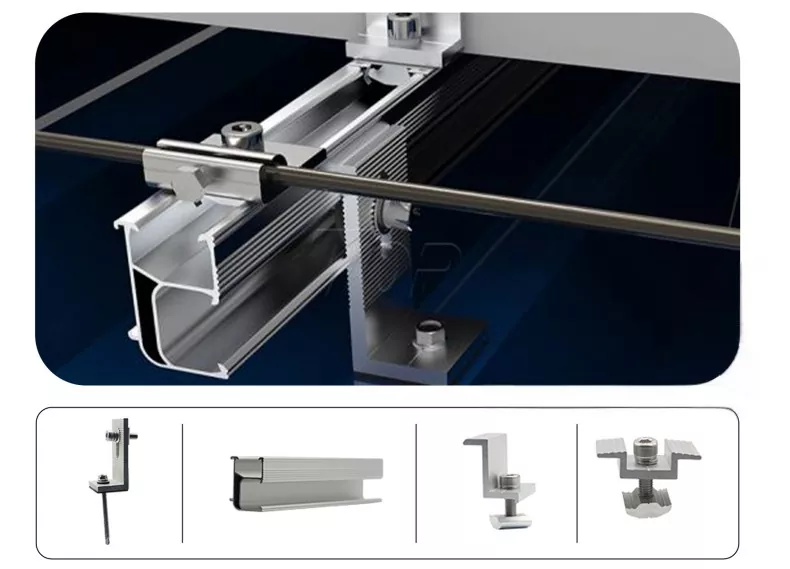

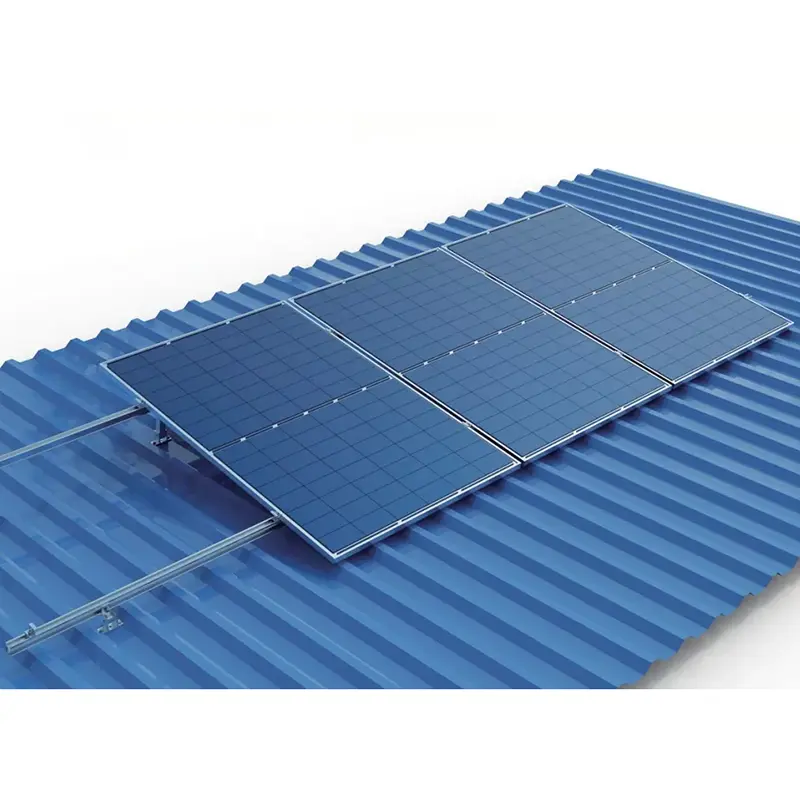

धातुको छानाको लागि माउन्टिंग संरचना सहित: एल फुट, सोलार रेल, एन्ड क्ल्याम्प, मिड क्ल्याम्प, आदि
त्यहाँ चाँदी र कालो रंग उपलब्ध छन्, र लम्बाइ परियोजना अनुरोध अनुसार अनुकूलित गर्न सकिन्छ।
प्रत्येक वस्तुको मात्रा आवश्यकता अनुसार समायोजित गर्न सकिन्छ
यो सौर्य र्याकिंग प्रणालीको पूर्ण माउन्टिंग किटहरू के हो?

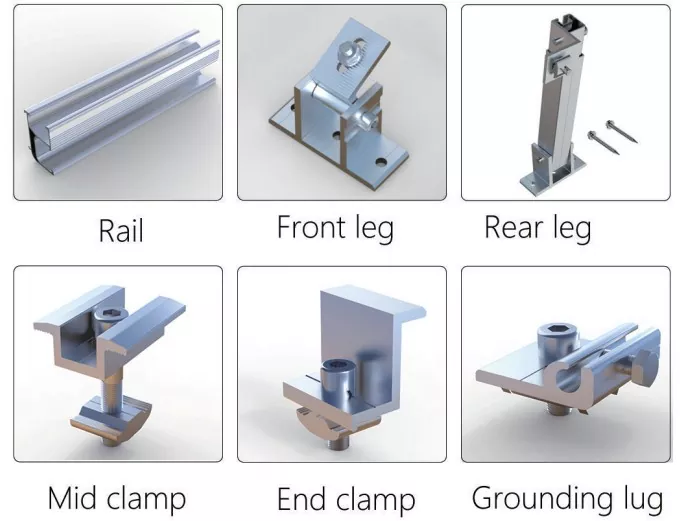

सम्पूर्ण किटहरूमा मुख्यतया रेलहरू, अगाडिको खुट्टा, पछाडिको खुट्टा, र क्ल्याम्पहरू जस्तै मिड क्ल्याम्प, एन्ड क्ल्याम्प, र ग्राउन्डिङ लग आदि हुन्छन्।
छतमा रेलहरू कसरी स्थापना गर्ने?
1. एल्युमिनियम सोलर प्यानल माउन्टिङ रेलहरूको मात्रा जाँच गर्न छतको आकार नाप्नुहोस्।

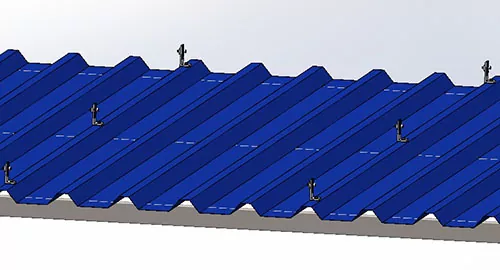

2. रेल समर्थन आधार स्थापना गर्नुहोस्। उदाहरणका लागि तल एल फीट समाधान प्रकार, स्थानीय छतमा पहिले एल फीट किटहरू माउन्ट गर्दै।
3. एउटै लाइन L फीट बिच स्लाइडिङ रेल, L-फिट मा T स्लट बोल्ट संग सुरक्षित। तलका आंकडाहरू अनुसार रेलहरू रेल कनेक्टरहरूद्वारा जोडिनेछन्।
