उच्च गुणस्तर र टिकाऊ सौर प्यानल छत माउन्ट आपूर्तिकर्ता

Topfencesolar अग्रणी R&D र सोलार प्यानल रूफ माउन्ट प्रणालीहरूको डिजाइन गर्दैछ। हामी व्यावसायिक रूपमा एक-स्टप सौर समाधानहरू प्रदान गर्दैछौं। हाम्रा प्रणालीहरू समावेश छन्समतल छत सौर प्यानल माउन्टिंग, मेटल रूफ माउन्टिङ सिस्टम, ग्राउन्ड सोलार माउन्टिङ सिस्टम, कारपोर्ट सोलार सिस्टम, BIPV सोलार रूफ सिस्टम, र एग्रीभोल्टिक्स सोलार सिस्टम।

विद्यमान भवनको छतमा सोलार पावर स्टेसन बनाउने र थप जग्गा ओगट्नु पर्दैन । यो आजकल एक लोकप्रिय शहरी ऊर्जा रूपान्तरण समाधान हो। छत सौर्य प्रणालीले सौर्य संरचनाहरू र छतलाई पूर्ण र एकीकृत संरचनाहरूको रूपमा राम्रोसँग संयोजन गरिरहेको छ।

सौर्य प्यानलको साथ कस्तो प्रकारको छत स्थापना गर्न सकिन्छ?

छत वर्ग:

टाइल छत	धातुको छत	डामर छत	कंक्रीट छत

धातुको छाना जस्तै स्ट्यान्डिङ सीम रूफ, कोरुगेट प्लेट, आदि।

काठको बीमको साथ पिच गरिएको टाइल छानाको तल

पिच गरिएको वा समतल डामर छाना

सिमेन्ट प्रकार कंक्रीट छत

थप वर्गहरू…

1. धातुको छानाको लागि, छानाको आकार नाप्नुहोस्। प्रणाली तलको रूपमा तपाईंको अवस्थित छत आकार विवरणहरूमा आधारित डिजाइन गरिएको छ।

2. Topfencesolar ईन्जिनियर टोली तदनुसार छत लागि सबै भन्दा राम्रो समाधान मिल्नेछ।

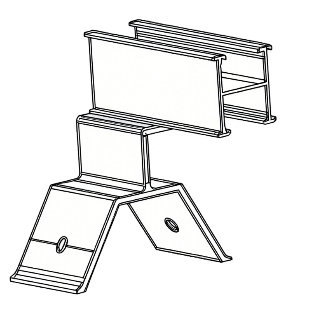

a धातुको छतले एच रेलहरू अनुकूलित प्रणाली, सजिलो र छिटो स्थापनाको साथ छत क्ल्याम्पहरू छनौट गर्दछ।

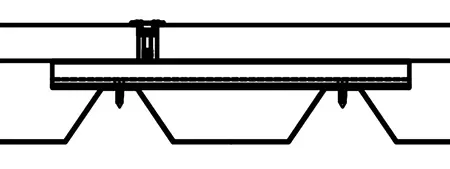

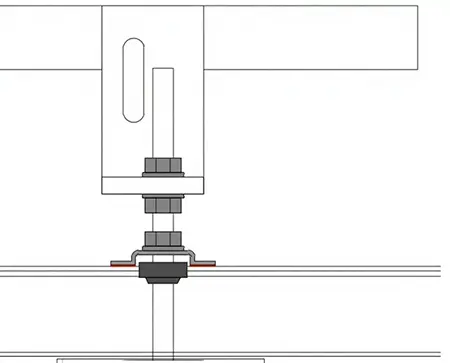

b नालीदार धातुको छतको लागि बोल्ट प्रणालीको साथ एल-फिट।

ग मिनी रेल प्रणालीले लोडिङ तौल सबैभन्दा सानो बनाउन संरचनालाई अनुकूलित गर्यो।

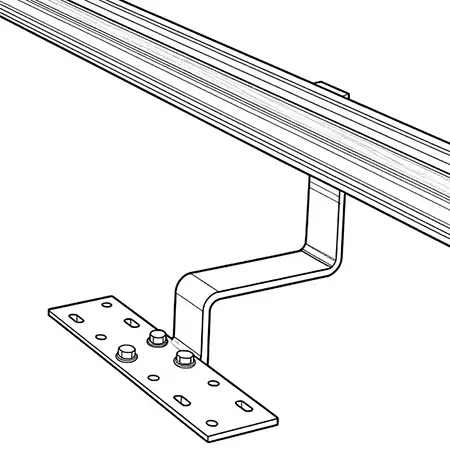

d टाइल छतहरू, हामी छत हुक / दुई हेड बोल्ट + रेल प्रणाली प्रयोग गरेर छनौट गर्न सक्छौं।

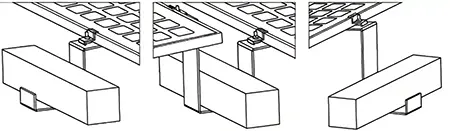

e समतल छतले प्राय: गिट्टी प्रणाली वा तिपाई डिजाइन लागू गर्दछ।

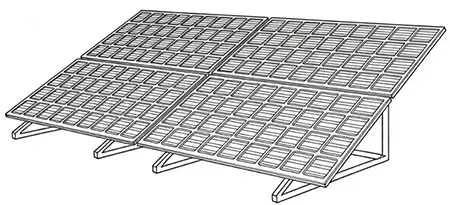

f ट्राइपड संरचनाले समतल वा पिच छानाहरूमा राम्रो सौर्य ऊर्जा उत्पादनको लागि विभिन्न कोणहरू र उच्च अनुकूलन पूरा गर्न सक्छ।

कृपया थप समाधानहरूहामीलाई सम्पर्क गर्नुहोस्, हामी तपाइँको छत सम्बन्धी समाधान दिनेछौं।

छत माउन्टिंग संरचना डिजाइन कारक:

डिजाइन लोड

वस्तुहरू	प्यारामिटर (तल जानकारी उदाहरण)
प्यानलको आयाम	२२७८११३४३०
प्यानलको वजन	३० किलो
प्यानलको अभिमुखीकरण	ठाडो वा ल्यान्डस्केप
प्यानलको मात्रा/ प्रति सेट	1 × 2 = 2 पीसी
झुकाव कोण	11°
क्षेत्रीय हावा गति	72 m/s （3s गस्ट गति）
ग्राउन्ड हिउँ भार	० Kpa
भू-भाग कोटि	3
अधिकतम उचाइ	१० मि
स्थापना साइट	रूफटप
क्षेत्रहरू	C
डिजाइन मानक	AS/NZS 1170 (उदाहरण)

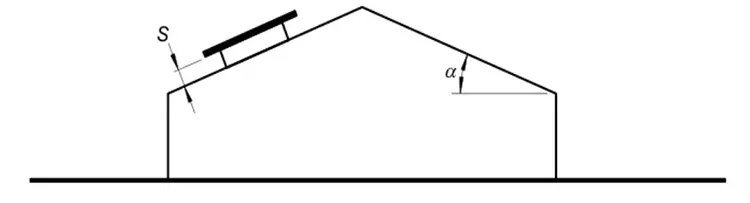

यदि α = 11 °
कहिले,	θ = °, सकारात्मक	= ०.६००
कहिले,	θ = 0 °, ऋणात्मक	= -1.400

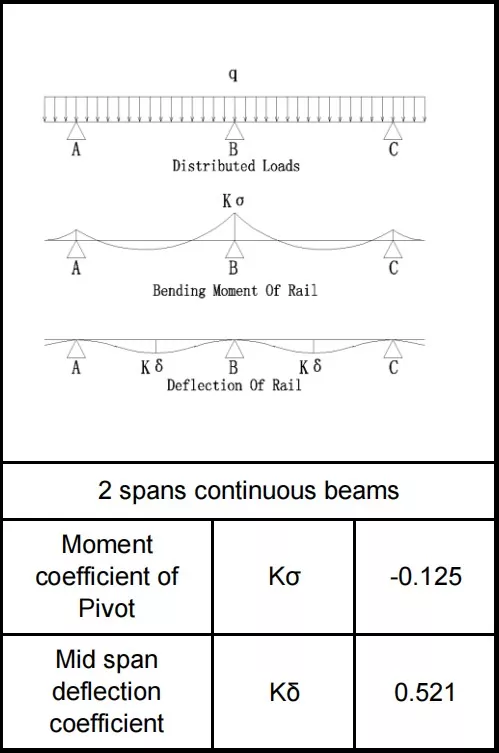

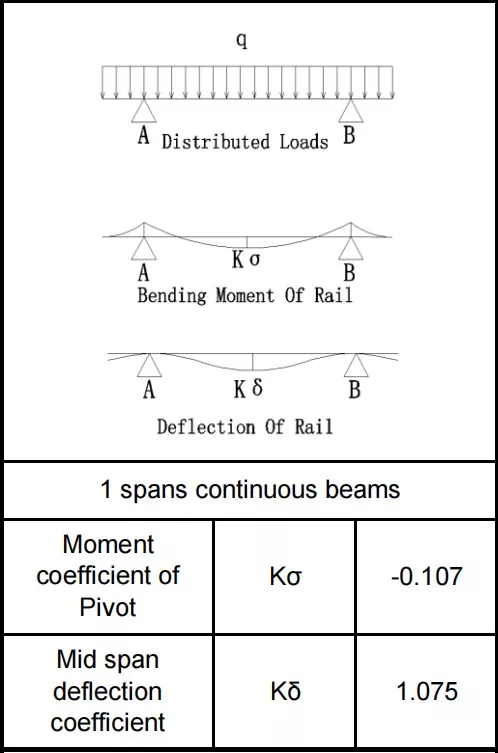

संरचनाको तनाव गणना

एकल रेल लोड चौडाई स्केच नक्शा

स्प्यान L=1.050m

क्यान्टिलिभर Ls = ०.२०० मि

स्प्यानको मात्रा n=2

झुकाव कोण θ = 11°

रेलहरू लोड गरिएको चौडाइ B=0.759m

लोड संयोजनहरू

रेलको लोड संयोजन
		X Asix -Qx(N/m)	Y Asix-Qy(N/m)
लोड	स्थिर लोड-G	17.49	89.97
	डाउन विन्ड लोड-W1	0	718.39
	अप विन्ड लोड-W2	0	-१६७६.२४
	हिउँ लोड-एस	0.00	0.00
लोड संयोजनहरू	1.35G	23.61	121.46
	1.2G+0.6S	20.99	107.96
	1.2G+W1	20.99	826.35
	0.9G+W2	15.74	-१५९५.२७

एक सुरक्षित सुरक्षा छत सौर प्यानल संरचना डिजाइन लामो समय संरचना प्रयोग गर्न समर्थन गर्न सुरक्षित गणना परिस्थितिहरूमा गर्नुपर्छ।

हाम्रो संरचना सेवा जीवन ≥ 25 वर्ष हो

वारेन्टी 10 वर्ष हो।

View as

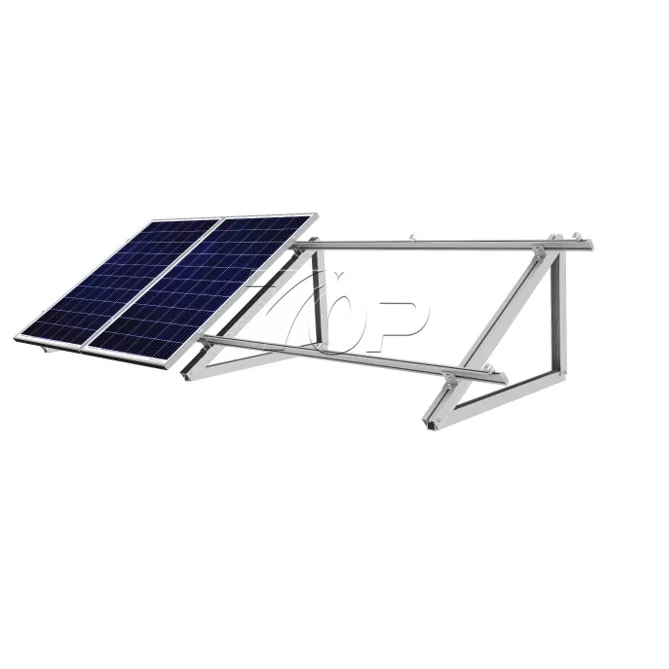

सौर त्रिभुज ब्यालास्ट समतल छत माउन्टिंग प्रणाली

व्यावसायिक निर्माताको रूपमा, हामी तपाईंलाई उच्च गुणस्तरको सौर त्रिभुज ब्यालास्ट फ्लैट रूफ माउन्टिंग प्रणाली प्रदान गर्न चाहन्छौं। फ्ल्याट रूफ माउन्टिङ प्रणाली विभिन्न समतल छत सौर प्यानल स्थापनाको लागि गैर-भेदक डिजाइनको साथ इन्जिनियर गरिएको छ। Topfencesolar ले डिजाइन गरेको यो ब्यालास्ट-सुरक्षित प्रणालीले छत प्रवेशको आवश्यकतालाई हटाउँछ, र छतमा पानी चुहने जोखिमलाई हटाउँछ। यो व्यावसायिक र औद्योगिक समतल छत अनुप्रयोगहरूको लागि आदर्श समाधान हो जुन युरोप, उत्तरी अमेरिका, मेना र एपीएसी क्षेत्रहरूमा राम्रोसँग प्रमाणित र प्रसिद्ध रूपमा प्रयोग गरिन्छ। ।
ब्रान्ड:Topfencesolar
उत्पादन सामाग्री:Al6005-T5
उत्पादन कार्य:छत सौर्यको लागि ब्यालास्ट मोडेल स्थापना
सेवा जीवन:≥25 वर्ष

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

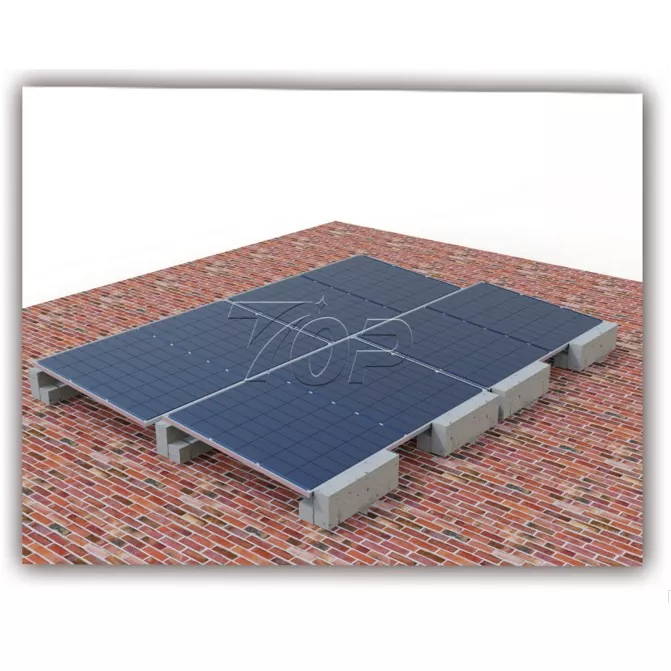

ब्यालास्ट समतल छत सौर माउन्टिंग प्रणाली

व्यावसायिक निर्माताको रूपमा, Topfencesolar बाट ब्यालास्ट फ्ल्याट रूफ सोलार माउन्टिङ सिस्टम, तपाईंको भवन नियमहरूको पालना गर्दा उच्च हावाको गति र भारी हिउँलाई विचार गरेर डिजाइन गरिएको।
Topfencesolar ईन्जिनियर टोलीले तपाईंको छतको संरचनामा आधारित आदर्श ब्यालास्ट प्रणालीको काम गरिरहेको छ, सटीक संरचना लोडिङ गणनाको साथ। हामी पवन लोड, हिउँ लोड गणना र मृत लोड संग संगै तपाईंको समतल छतको लागि पूर्ण सुरक्षा समाधान प्रस्ताव गर्न बलस्ट संरचना सिमुलेटिङ प्रस्ताव गर्दछौं।
ब्रान्ड नाम:Topfencesolar
उत्पादन सामाग्री:एल्युमिनियम
उत्पादन प्रकार्य:गिट्टी समर्थन प्रणाली
सेवा जीवन:≥25 वर्ष

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

समतल छत सौर माउन्टिङ किट प्रणाली

Xiamen Topfencesolar चीनमा सौर्य माउन्ट उत्पादनहरूको लागि अग्रणी निर्माता हो, हामी उच्च गुणस्तरको फ्ल्याट रूफ सोलार माउन्टिङ किट प्रणाली आपूर्ति गर्छौं। व्यावसायिक डिजाइन र OEM सेवा ग्राहकहरूको माग अनुसार प्रदान गर्न सकिन्छ।
ब्रान्ड नाम:Topfencesolar
उत्पादन सामाग्री:एल्युमिनियम Al 6005-T5/ T6, हट डिप जस्ती इस्पात
उत्पादन कार्य:धातु छत सौर माउन्टिंग
सेवा जीवन:≥25 वर्ष

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

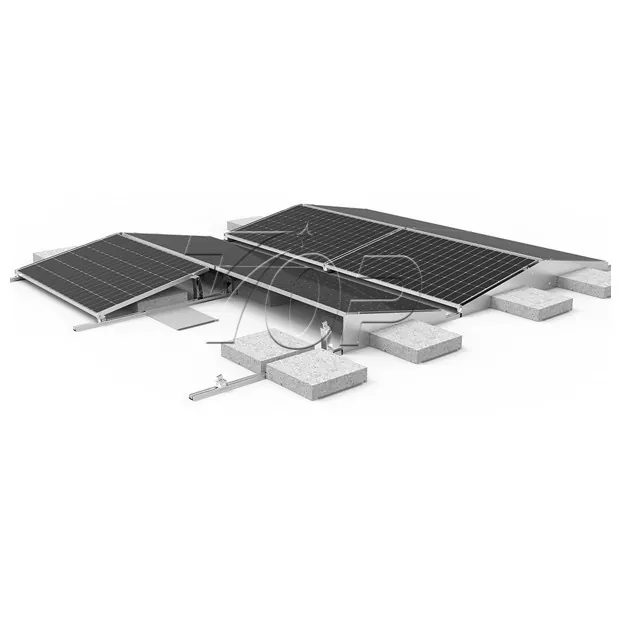

सौर्य ब्यालास्ट माउन्टिङ सिस्टम

व्यावसायिक निर्माताको रूपमा, Topfencesolar द्वारा उत्पादित गैर-भेदक सौर्य ब्यालास्ट माउन्टिङ प्रणालीले छतहरूमा स्थापना हुने सौर्य प्यानलहरूको लागि स्थिर र गैर-ड्रिलिंग समाधान प्रदान गर्दछ। यो सोलार प्यानल सुरक्षित गर्न भारित आधारित कंक्रीट ब्लकहरू जस्तै कंक्रीट स्ल्याब वा ब्यालास्ट ट्रेहरूमा जवाफ हो। कंक्रीटको छाना भित्र छिर्नको लागि विस्तार एंकर बोल्टहरू प्रयोग गर्न आवश्यक छैन। सरलीकृत समाधानले छतको अखण्डता राख्छ, र स्थापना समय घटाउँछ, पानी चुहावटको जोखिम हटाउँछ। सौर्य प्यानलहरूको लागि सस्तो, सजिलो र छिटो स्थापना।
ब्रान्ड नाम:Topfencesolar
उत्पादन सामाग्री:हट-डिप जस्ती Q235 स्टील
उत्पादन कार्य:धातु छत सौर माउन्टिंग
मोड्युल अभिमुखीकरण:ल्यान्डस्केप वा ठाडो

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

टाइल छत हुक माउन्टिंग प्रणाली

चीनबाट उत्पादित Topfencesolar ब्रान्डेड टाइल रूफ हुक माउन्टिङ सिस्टम, यो टाईल रूफ हुक र क्ल्याम्पको साथ आल्मुनियम रेलहरूमा माउन्ट गरेर पिच गरिएको टाइल रूफटपमा सौर्य प्यानलहरूलाई समर्थन गर्न सजिलो र छिटो स्थापना समाधान हो। साइटमा वेल्डिङको आवश्यकता पर्दैन, र छानाको संरचनामा कुनै क्षति छैन।
ब्रान्ड नाम:Topfencesolar
उत्पादन सामाग्री:SUS304 स्टील
उत्पादन कार्य:आवासीय, व्यावसायिक वा औद्योगिक टाइल छतहरू
सेवा जीवन:20 वर्ष

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

टाइल छत सौर माउन्ट

पेशेवर निर्माताको रूपमा, Topfencesolar R&D र टाइल छतको लागि टाइल रूफ सोलार माउन्ट प्रणालीको निर्माणमा विशेष गरिएको छ। एल्युमिनियम सामग्री हल्का, जंग प्रतिरोधी, र सजिलो स्थापनाको उन्नत। एल्युमिनियम हुकहरूले टाइलको छत (वानझेंग) र सुरक्षालाई भित्रै राख्न सक्छ। यो एप्लिकेसन बजारले युरोप जस्तै जर्मनी, स्पेन, इटाली, नेदरल्याण्ड्स, इत्यादि र एसियाली देशहरू जस्तै इन्डोनेसिया, थाइल्याण्ड, भियतनाम, आदिलाई समेट्छ।
उत्पादन ब्रान्ड:Topfencesolar
उत्पादन सामाग्री:उच्च ग्रेड एल्युमिनियम
उत्पादन कार्य:रूफ हुकले रेलहरू माउन्ट गर्दछ र सौर प्यानलहरूलाई समर्थन गर्दछ
सेवा जीवन:≥25 वर्ष

थप हेर्नुहोस् >> सोधपुछ पठाउनुहोस् >>

चीनमा भरपर्दो सौर्य प्यानल छत माउन्टहरू निर्माता र आपूर्तिकर्ताको रूपमा, हामीसँग हाम्रो कारखाना छ। अनुकूलित उत्पादनहरूको मूल्य सूची प्राप्त गर्न, कृपया हामीलाई सम्पर्क गर्नुहोस्।
