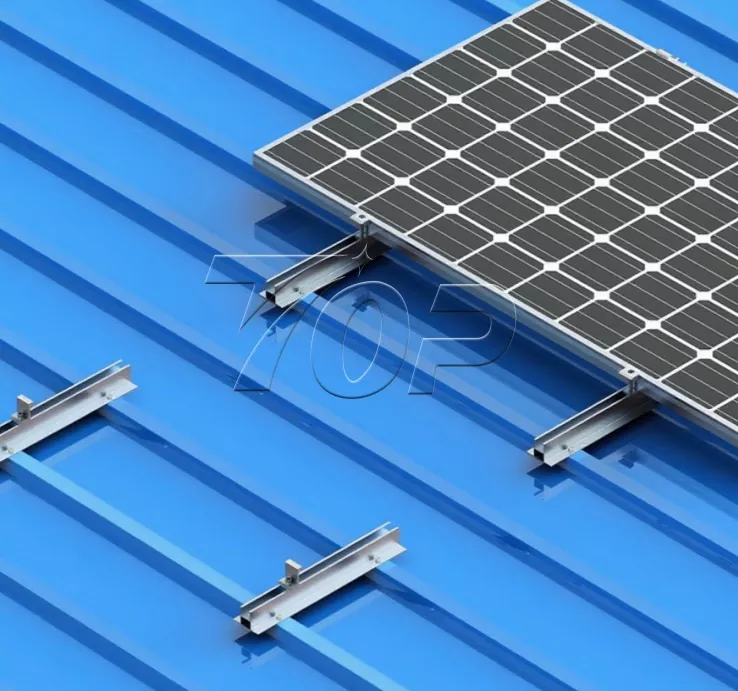

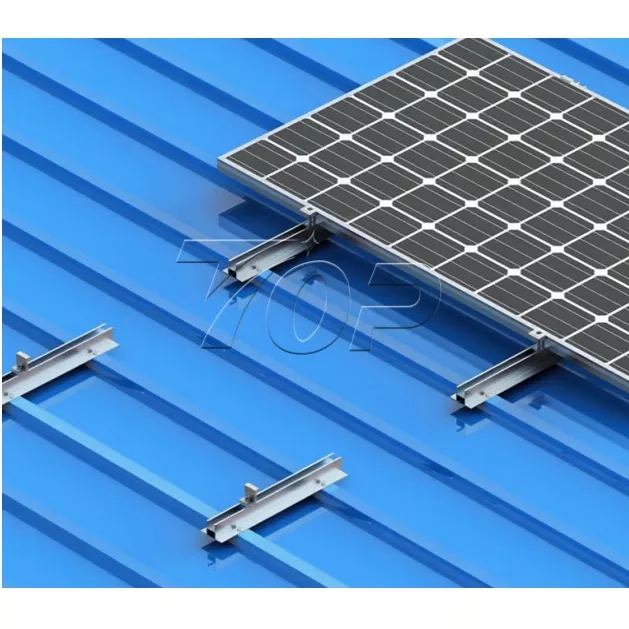

एल्युमिनियम मिनी रेल सोलार माउन्टिङ सिस्टम

1. सौर्य प्यानलहरू

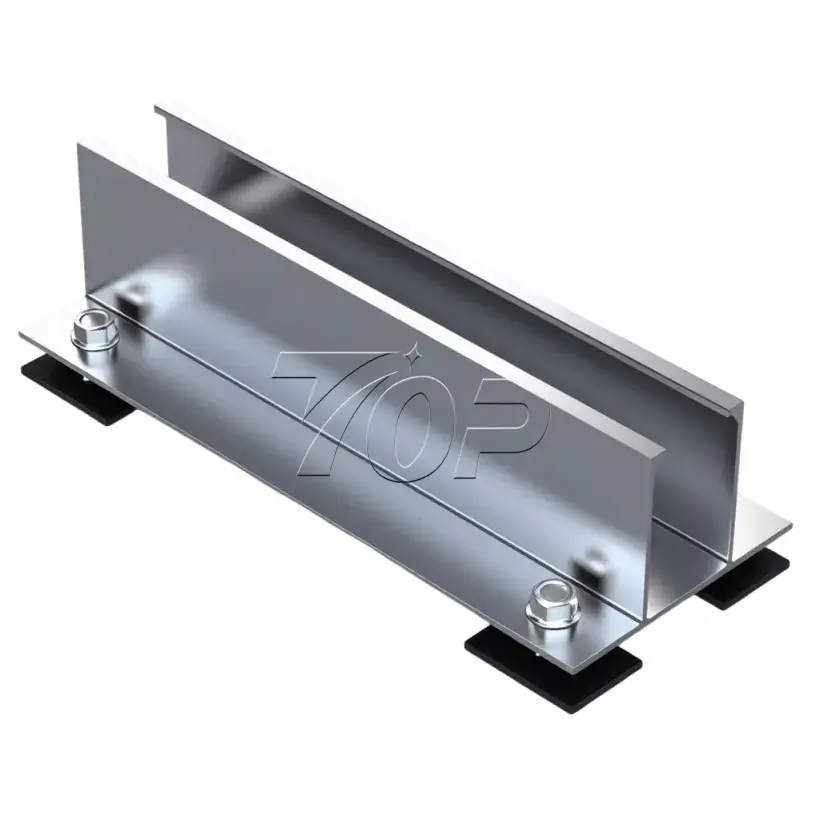

2. एल्युमिनियम मिनी रेलहरू

3. मध्य क्ल्याम्प

4. अन्त्य क्ल्याम्प

५. बोल्ट

6. सेल्फ-ट्यापिङ स्क्रू

7. रबर प्याड

8. ग्राउन्डिङ लग

9. केबल क्लिप

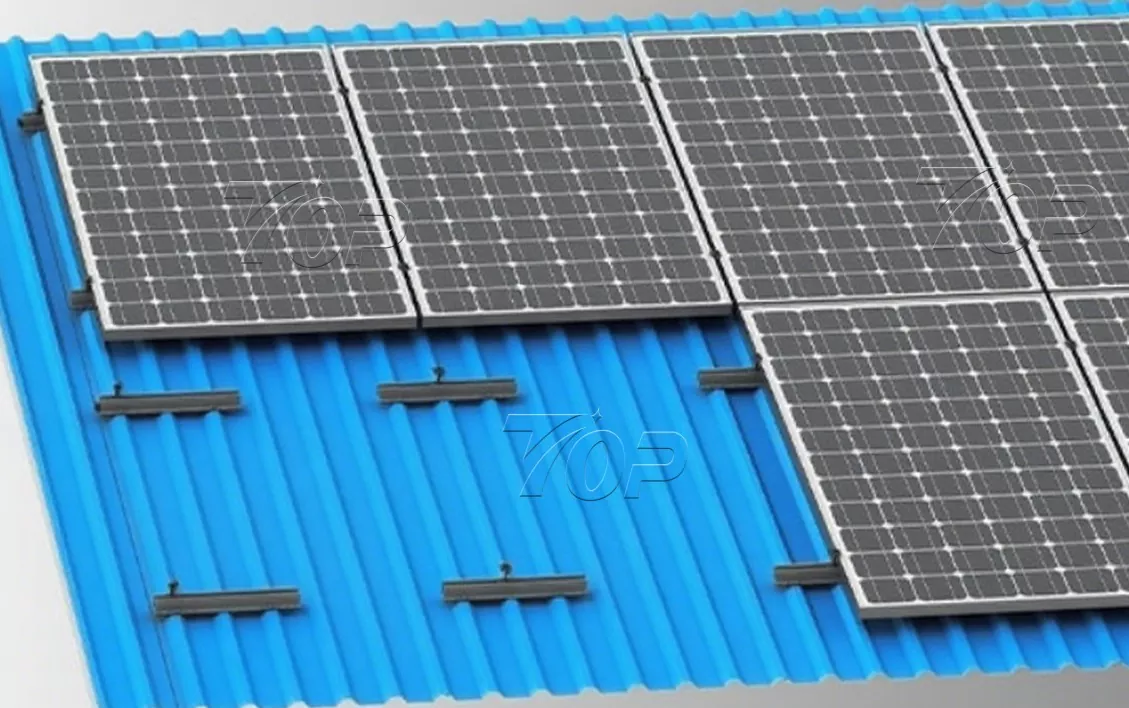

मिनी रेल रेखाचित्र संकेतमा सौर प्यानलको लेआउट तलको रूपमा देखाइएको छ।

सोलार प्यानलको चौडाइ ११३४ मिमी छ। लम्बाइ 2278mm हुन सक्छ, प्यानलको मोटाई 30mm, 35mm हो। (यो सौर्य प्यानलका अन्य आयामहरूमा पनि फिट हुन्छ।) सौर्य प्यानलको मात्रा एर्रे तपाईंको साइटको छतको साइजको आधारमा व्यवस्थित गर्न सकिन्छ।

प्यारामिटरहरू

यो समाधान धातु छत सौर प्यानल स्थापना लागि विशेष गरी डिजाइन। यसले विभिन्न स्केल र लेआउटहरूको साथ विभिन्न सौर्य छत परियोजनाहरूमा अनुकूलन गर्न सक्छ। एल्युमिनियम मिनी रेल सोलार माउन्टिङ सिस्टमले ट्र्यापेजोइडल शीट रूफहरू र नालीदार छतहरू इत्यादि समावेश गर्न सक्छ। नियमित विनिर्देशहरू 200mm लम्बाइ (अनुकूलन समर्थन), धातुको छानाको लागि Topfencesolar Railless Mini Racking Solution ले हल्का वजन र बोक्न र स्थापना गर्न सजिलो हुन्छ, प्रभावकारी रूपमा स्थापना र थप लोड-भार घटाउने। कठिनाई। रबर प्याड भएको बाइमेटल स्क्रूले धातुको छतमा रेलहरू चढाउँदा छतबाट पानी चुहाउनबाट जोगाउने प्रभावहरू लिन्छ।

सुविधाहरू

1. पूर्व-एकत्र डिजाइन, सजिलो र उच्च कुशल स्थापना।

2. सौर्य माउन्टिङ प्रणालीको लागि हाम्रो यो अनुकूलित मिनी रेल आवासीय घरको धातुको छाना, व्यावसायिक भवनको छत, गोदामको छतमा अनुकूलन गर्न सकिन्छ।

3. Topfencesolar बाट एल्युमिनियम 6005 - T5 सामाग्री बजार बाट sepcial उच्च ग्रेड छ, हाम्रो प्रणाली हल्का वजन र बल मा उच्च प्रदर्शन छ।

4. यसले सौर्य प्यानल संरचनाको स्थिरता र सुरक्षा सुनिश्चित गर्दै 60m/s गतिको तेज हावा र 1.4KN/m² को हिउँको भार सहन सक्छ।

कम लागत, सस्तो संरचना, र स्थापना श्रम लागत र स्थापना समय पनि कम।
