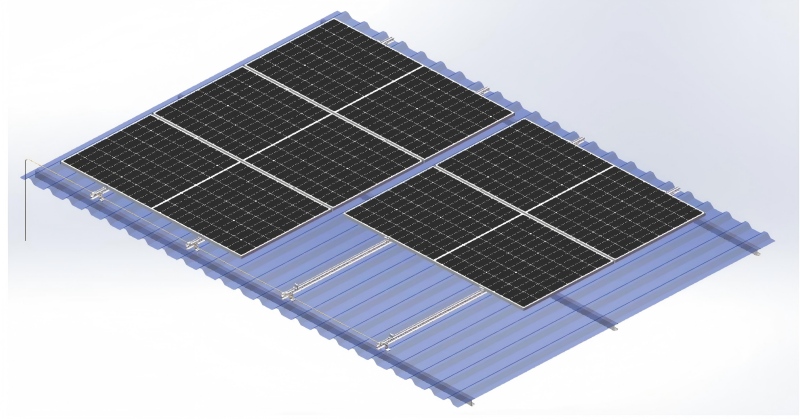

कसरी छतमा सौर प्यानल माउन्ट गर्ने?

सौर्य उर्जा केन्द्र स्थापना गर्नाले बिजुलीको बिलमा बचत गर्ने वा पूर्ण रूपमा माफ गर्ने जस्ता धेरै फाइदाहरू ल्याउन सक्छ।

सौर्य उर्जाका धेरै सुविधाहरूको आनन्द लिन, यसलाई छतमा स्थापना गर्नु सबैभन्दा लागत-प्रभावी विकल्प हो।

छतमा सौर्य प्यानल माउन्ट गर्ने गाइड

आवश्यक कम्पोनेन्टहरू र सामग्रीहरूदेखि लिएर उत्तम स्थापना स्थानहरू र चरण-दर-चरण सञ्चालन निर्देशनहरू, तपाईंले जान्नु पर्ने सबै जानकारीहरू यहाँ फेला पार्न सकिन्छ। साथ निश्चित स्थापना घटक लिनुहोस्एल-फिटर उदाहरणको रूपमा रेलहरू गाइड गर्नुहोस्। निश्चित सौर्य प्यानलहरू स्थापना गर्नका लागि आवश्यक घटकहरू धेरै हदसम्म निर्मातामा निर्भर हुन्छन्, तर तिनीहरू कुनै पनि सौर्य प्यानल स्थापना विधिको लागि कम वा कम समान हुन्छन्। पूर्ण सेटमा कम्पोनेन्टहरू, इन्भर्टर केबलहरू, MC4 कनेक्टरहरू, L पिनहरू + गाइड रेलहरू, एल्युमिनियम मिश्र धातु कोष्ठकहरू, आदि, र सबैभन्दा महत्त्वपूर्ण रूपमा निर्माण उपकरणहरू समावेश छन्। यस प्रकारको स्थापना प्रणालीमा, तपाईंले जडान गर्ने भागहरूमा प्वालहरू ड्रिल गर्न आवश्यक छ र सम्पूर्ण संरचना छतमा दृढतापूर्वक स्थापित छ भनेर सुनिश्चित गर्न स्थापना गाइड रेलहरूमा फिक्स गर्न आवश्यक छ। समर्थन कोष्ठक स्थापना किटहरूको सेटले यो स्थापना आवश्यकतालाई राम्रोसँग पूरा गर्न सक्छ। अन्य स्थापना विधिहरूमा बोल्ट स्थापना र दबाव ब्लक स्थापना समावेश छ। यी बाहेक, तपाईंले निम्न उपकरणहरू पनि तयार गर्न आवश्यक छ: • रिंच • वर्ग सेट • वाटरप्रूफ तिरपाल, आदि।

यस केसले एल-आकारको खुट्टा र गाइड रेलहरूसँग एल्युमिनियम सामग्रीहरू प्रयोग गर्दछ। यो सामाग्री उच्च शक्ति, हल्का वजन र जंग प्रतिरोध सुविधा। एल्युमिनियम सामग्रीहरू कुना सामग्रीहरूमा प्रशोधन गर्न सजिलो छ, जुन साधारण उपकरणहरू र पेशेवर नभएका मानिसहरूका लागि उपयुक्त छन्। थप रूपमा, एल्युमिनियम धेरैजसो सौर्य प्यानलहरूको फ्रेमहरूसँग मिल्दो छ, त्यसैले परिवारहरूले पेशेवरहरूलाई कल नगरीकन आफैं स्थापना गर्न सक्छन्।

निम्न विस्तृत स्थापना चरणहरू छन्:

कृपया आफ्नो छत सौर्य प्रणाली स्थापना गर्नु अघि यो सम्पूर्ण पुस्तिका ध्यानपूर्वक पढ्नुहोस्।

* L-फिट रूफ माउन्टिंग समाधानको स्थापना निर्देशनहरू कडाईका साथ पालना गर्दा उत्पादनको संरचनात्मक आवश्यकताहरू पूरा हुनेछ र सान्दर्भिक मापदण्डहरूको पालना हुनेछ। स्थापनाको क्रममा, कृपया सान्दर्भिक सुरक्षा नियमहरूको पालना गर्न र सान्दर्भिक क्षेत्रीय नियमहरूमा ध्यान दिनुहोस्।

स्थापनाकर्ताहरूले निम्न मापदण्डहरू पालना गर्नुपर्छ।

1. सबै लागू स्थानीय वा राष्ट्रिय भवन संहिताहरूको पालना गर्नुहोस्, यस पुस्तिकालाई हटाउन सक्ने कुनै पनि सहित;

2. सुनिश्चित गर्नुहोस् कि कोष्ठक जस्ता उत्पादनहरू विशिष्ट स्थापना र स्थापना वातावरणको लागि उपयुक्त छन्;

3. कृपया हाम्रो कम्पनी द्वारा उपलब्ध गराइएका सामानहरू र तपाईंले ल्याउनुभएको स्थापना उपकरणहरू प्रयोग गर्नुहोस्। (हाम्रो कम्पनीले वैकल्पिक सामानहरू प्रयोग गरेर निर्माणको लागि कुनै दायित्व लिने छैन);

4. कसरी पुन: प्रयोग गर्ने: कृपया स्थानीय नियमहरू पालना गर्नुहोस्;

5. सञ्चालन कर्मचारीहरू: दुई भन्दा कम व्यावसायिक सौर प्यानल स्थापनाकर्ताहरू सुनिश्चित गर्नुहोस्;

6. बिजुली सम्बन्धित उपकरणहरूको स्थापना पेशेवर इलेक्ट्रीशियनहरू द्वारा पूरा भएको सुनिश्चित गर्नुहोस्;

7. सौर्य प्यानल एरेको विद्युतीय घटकहरूको सुरक्षित स्थापना सुनिश्चित गर्नुहोस्।

मुख्य विशेषताहरु

a मुख्यतया काठको बीम वा स्टिल बीमहरू द्वारा समर्थित सीढीको आकारको रंगीन स्टिल टाइल छतहरूको लागि प्रयोग गरिन्छ।

b हल्का डिजाइन, टिकाउ र सुन्दर, भेला गर्न सजिलो र स्थापना गर्न छिटो

ग बजारमा सबै प्रकारका फ्रेम र फ्रेमरहित सौर्य प्यानल स्थापनाहरूको लागि उपयुक्त

d कम्पोनेन्टहरू कारखानामा पूर्व-एकत्रित हुन्छन् र साइट स्थापना समय बचत गर्न उचित रूपमा प्याकेज गरिन्छ

1. वर्णन

यो प्रणाली एल्युमिनियम मिश्र धातु सामान प्रयोग गर्दछ,एल्युमिनियम रेलहरूर स्टेनलेस स्टील बोल्टहरू, र काठको बीम वा स्टिल बीमहरू द्वारा समर्थित सीढीको आकारको रंगीन स्टिल टाइल छतहरूको लागि उपयुक्त छ।

प्रणाली स्थापना गर्नु अघि, कृपया निम्न स्थापना निर्देशनहरू ध्यानपूर्वक पढ्नुहोस्। र कृपया स्थापनाको क्रममा स्थानीय कानूनहरूको पालना गर्नुहोस्।

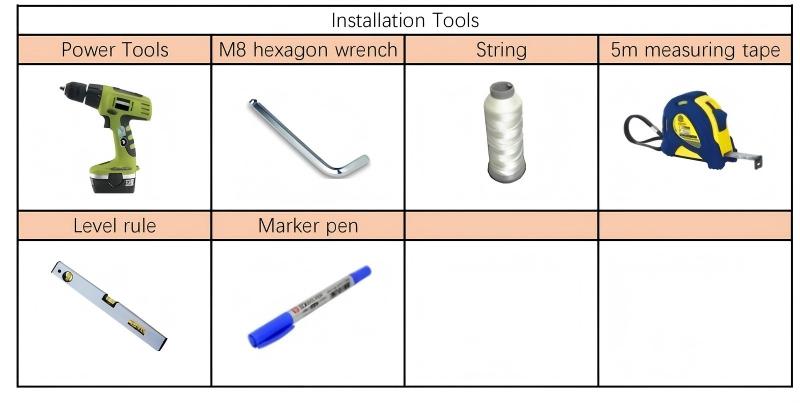

2. स्थापना उपकरण

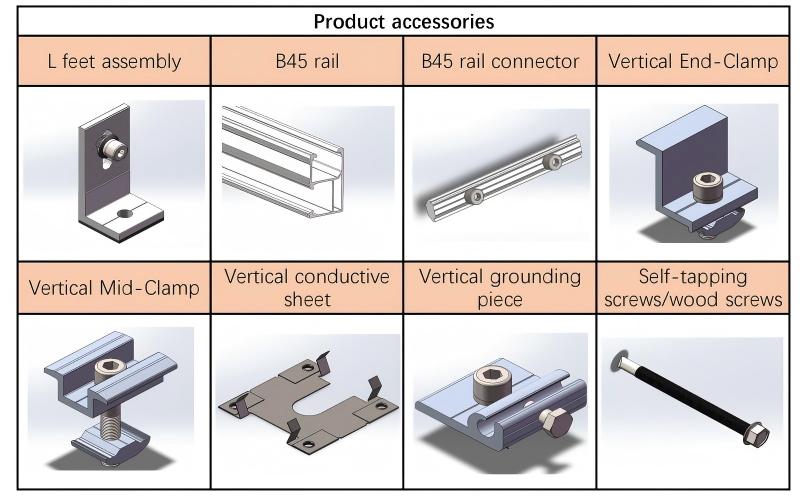

3. उत्पादन सामान

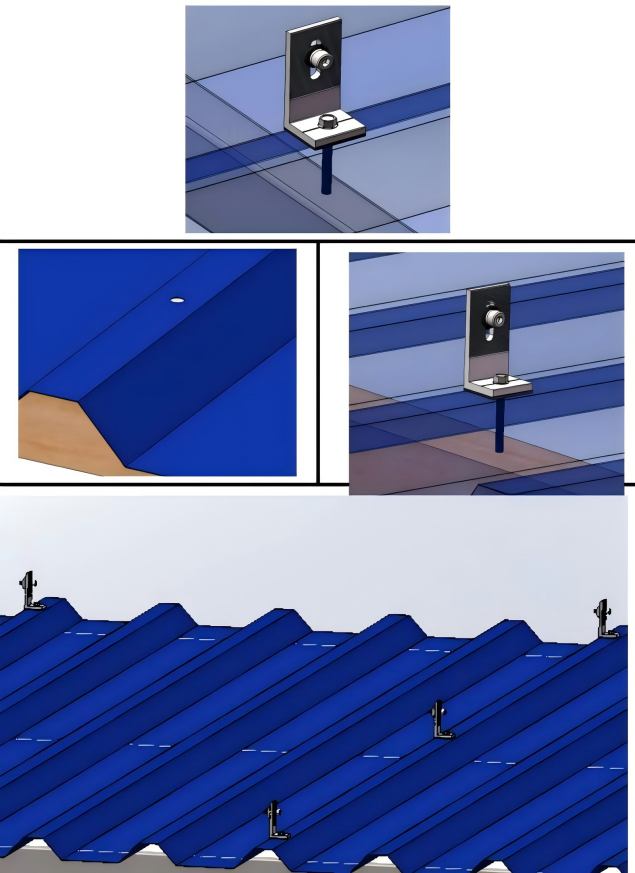

4.1 एल-फुट स्थापना गर्दै

समर्थन बीमको सामग्री अनुसार, ट्रापेजोइडल रङ स्टिल टाइलको क्रेस्ट स्थितिमा एल-फिट एसेम्बली स्थापना गर्न र फिक्स गर्न सेल्फ-ड्रिलिंग स्क्रू (सपोर्ट बीम एक स्टिल बीम हो) वा काठ स्क्रू (सपोर्ट बीम काठको बीम हो) प्रयोग गर्नुहोस्।

PS: यदि ट्रापेजोइडल स्टिल टाईलहरूलाई समर्थन गर्ने purlins काठको बीमहरूबाट बनेका छन् भने, काठको स्क्रूहरू सम्मिलित गर्नको लागि पहिले नै रंगीन स्टिल टाइलहरूमा φ6mm को सानो प्वाल ड्रिल गर्न ड्रिलिङ उपकरण प्रयोग गर्न आवश्यक छ।

रेखाचित्र अनुसार मिलाउनुहोस् र माथिको विधि प्रयोग गरेर बाँकी एल-फिट एसेम्बलीहरू स्थापना गर्नुहोस्।

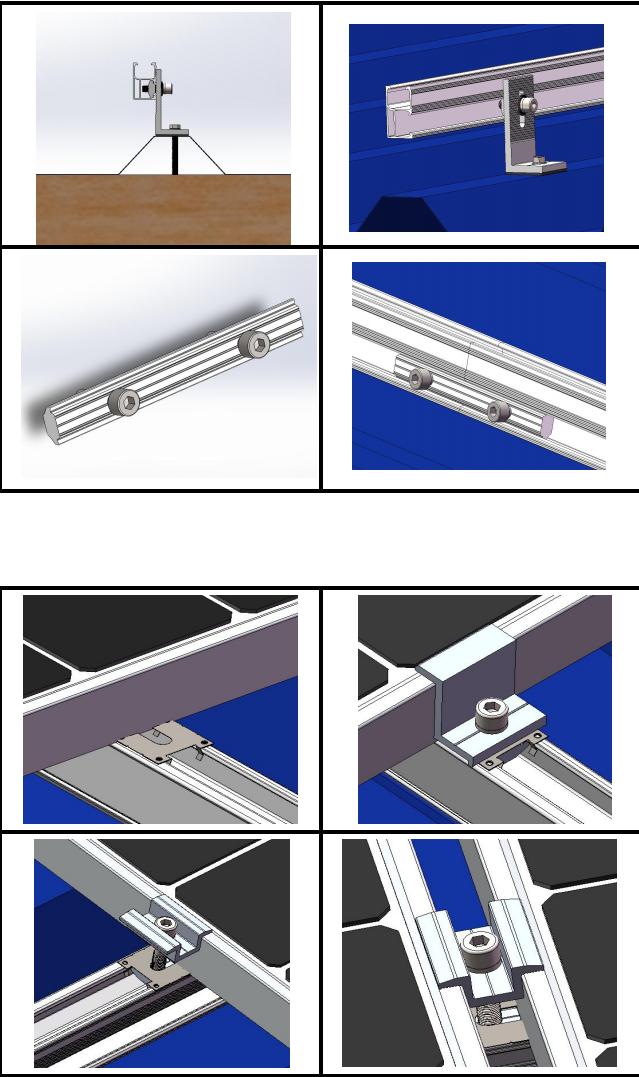

4.2 B45 रेल स्थापना गर्दै

B45 रेलको नालीदार सतहको दिशालाई पहिले नै स्थापित र निश्चित L फीट ​​कम्पोनेन्टको नालीदार सतहसँग पङ्क्तिबद्ध गर्न समायोजन गर्नुहोस्, र रेल लक गर्नको लागि हुकमा हेक्सागोनल बोल्टलाई कडा गर्न M8 हेक्सागोनल रेन्च प्रयोग गर्नुहोस्।

रेल कनेक्टरलाई रेल संयुक्त स्थितिमा स्थापना गर्नुहोस्, र दुबै छेउमा जोडहरू लक गर्न रेल कनेक्टरमा हेक्सागोनल बोल्टहरू कडा गर्न M8 हेक्सागोनल रेन्च प्रयोग गर्नुहोस्।

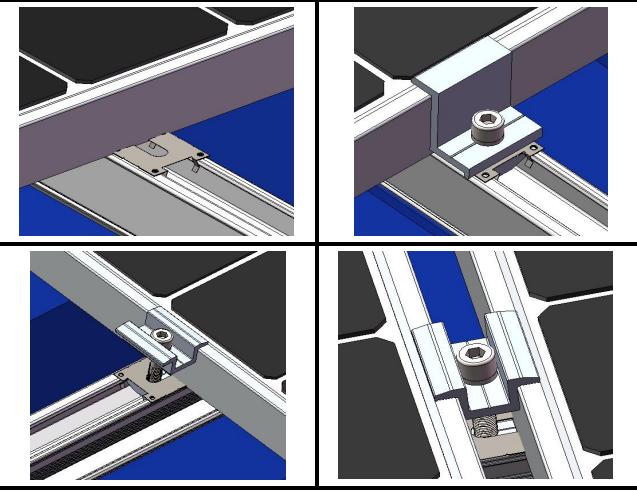

4.3 सौर प्यानलहरू स्थापना गर्दै

सोलार प्यानललाई रेलमा राख्नुहोस्, अन्तिम एसेम्बलीको स्थिति समायोजन गर्नुहोस् र एन्ड-क्ल्याम्पको साथ ठीक गर्नुहोस् (यदि कन्डक्टिभ पानाले सुसज्जित छ भने, कन्डक्टिभ पानालाई रेल स्लटमा थिच्नुहोस्, स्थिति समायोजन गर्नुहोस् र सौर प्यानलको धातु फ्रेमको साथ कन्डक्टिभ पानाको एउटा छेउ थिच्नुहोस्)।

बीचको सौर प्यानलको स्थिति समायोजन गरेपछि, यसको साथ ठीक गर्नुहोस्मध्य-क्लम्प(यदि एक प्रवाहकीय पाना संग सुसज्जित छ, रेल स्लट मा प्रवाहकीय पाना थिच्नुहोस्, र स्थिति समायोजन पछि, कन्डक्टिव पाना को दुई छेउ थिच्न दुबै छेउमा सौर प्यानल को धातु फ्रेम को उपयोग गर्नुहोस्)

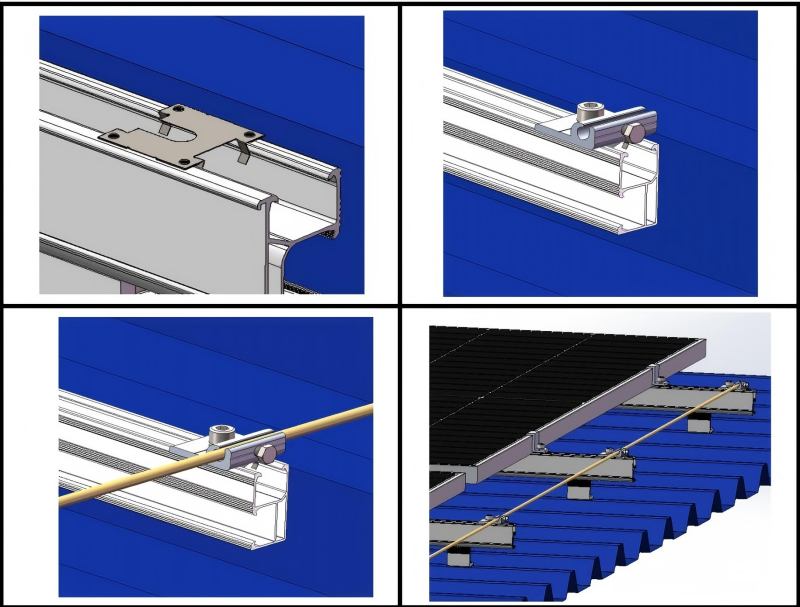

4.4 ग्राउन्डिङ फिटिङ स्थापना गर्दै

(1) रेलको अन्त्यमा प्रवाहकीय पाना स्थापना गर्नुहोस्।

(२) त्यसपछि ग्राउन्डिङ कम्पोनेन्ट स्थापना गर्नुहोस्।

(३) बाँकी रेलहरूको छेउमा ग्राउन्डिङ क्लिपहरू स्थापना गर्नुहोस्।

(4) यी ग्राउन्डिङ क्लिपहरू मार्फत तामाको तार पास गर्नुहोस्, हेक्सागोनल बोल्टहरू कस्नुहोस्, र अन्तमा ग्राउन्डिङ तामाको तारलाई ग्राउन्ड गर्नुहोस्।
