टाइल प्रकारको आधारमा कसरी सही सौर्य रूफ हुक छनौट गर्ने: सौर्य स्थापनाकर्ताहरू, EPC ठेकेदारहरू, र खरीद टोलीहरूका लागि इन्जिनियरिङ-संचालित गाइड

किन सौर्य छत हुक चयन एक महत्वपूर्ण ईन्जिनियरिङ् निर्णय हो

सही छनोट गर्दैसौर्य छत हुकa को लागि टाइल छत सौर माउन्टिंग प्रणालीयो सानो हार्डवेयर निर्णय होइन - यसले सीधा संरचनात्मक स्थिरता, वाटरप्रूफ अखण्डता, स्थापना दक्षता, र दीर्घकालीन सम्पत्ति विश्वसनीयता निर्धारण गर्दछ। व्यावसायिक र औद्योगिक छत परियोजनाहरूमा, एक खराब मेल खान्छटाइल छत सौर माउन्टिंग को लागी छत हुकटाईलहरू फुट्ने, पानी प्रवेश, हावाको भार अन्तर्गत उत्थान विफलता, र महँगो पुन: कार्य जसले परियोजनाको टाइमलाइन र वारेन्टी एक्सपोजरलाई असर गर्छ।

धातुको छाना वा समतल कंक्रीटको छानाको विपरीत, टाइलको छाना ज्यामिति, मोटाई, भंगुरता, लोड स्थानान्तरण व्यवहार, र स्थापना अवरोधहरूमा महत्त्वपूर्ण रूपमा भिन्न हुन्छ। एक विश्वव्यापी हुक दृष्टिकोण प्राविधिक रूपमा त्रुटिपूर्ण छ। सही विधिलाई मिल्दो हुक ज्यामिति, उचाइ समायोजन, आधार प्लेट डिजाइन, र सामग्रीको ग्रेड निर्दिष्ट टाइल प्रकार र यसको तल राफ्टर संरचना आवश्यक छ।

यो प्राविधिक गाइडले सही छनोटको लागि एक संरचित रूपरेखा प्रदान गर्दछसौर्य छत हुकटाइल प्रकार मा आधारित। यसले छत मेकानिक्स, संरचनात्मक लोड विचारहरू, सामग्री प्रदर्शन, र व्यावहारिक स्थापना वास्तविकताहरू एकीकृत गर्दछ। उद्देश्य भनेको ईन्जिनियरिङ् टोलीहरू, खरीद प्रबन्धकहरू, र सौर्य माउन्टिङ प्रणाली एकीकरणकर्ताहरूलाई डेटा-संचालित निर्णयहरू गर्न मद्दत गर्नु हो जसले जोखिम घटाउँछ र परियोजनाको नाफामा सुधार गर्दछ।

1. किन सौर्य छत हुक चयन एक संरचनात्मक निर्णय हो, केवल एक घटक विकल्प होइन

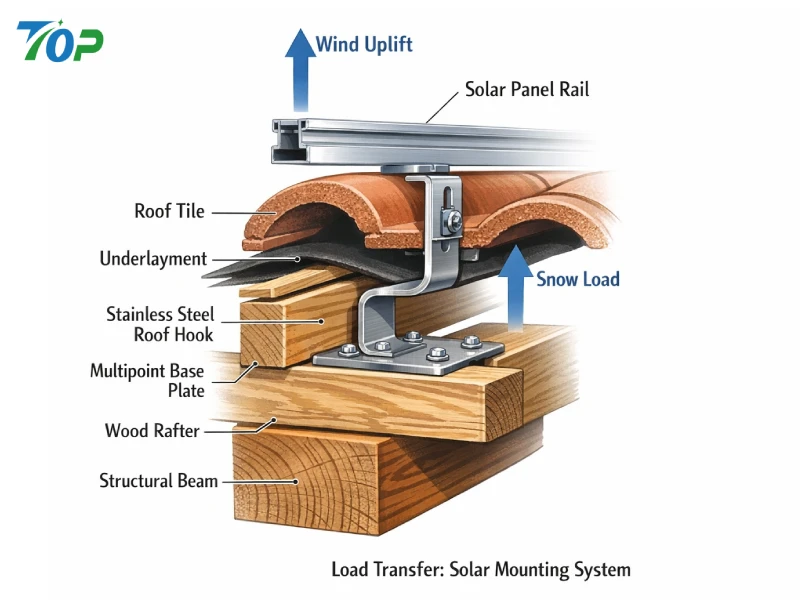

एक टाइल छत सौर स्थापना मा, छत हुक फोटोभोल्टिक माउन्टिंग रेल र भवनको लोड-बेयरिंग राफ्टरहरू बीचको प्राथमिक संरचनात्मक इन्टरफेसको रूपमा कार्य गर्दछ। लोड मार्ग निम्नानुसार छ:

• सौर्य मोड्युल → माउन्टिंग रेल → रूफ हुक → संरचनात्मक राफ्टर → भवन संरचना

टाइल आफै होहोइनएक संरचनात्मक लोड-असर तत्व। धेरैजसो माटो, कंक्रीट, र स्लेट टाइलहरू मुख्य रूपमा मौसम प्रतिरोधीका लागि डिजाइन गरिएका हुन्छन्, केन्द्रित मेकानिकल भारहरूको लागि होइन। जब कटाइल छतको लागि सौर्य माउन्टिंगप्रणाली स्थापना गरिएको छ, हुकले वरपरका टाइलहरूमा अत्यधिक तनावबाट बच्न सीधा भारहरू राफ्टरहरूमा स्थानान्तरण गर्नुपर्छ।

ईन्जिनियरिङ् परिप्रेक्ष्यबाट, हुकले सामना गर्नुपर्छ:

• मृत लोड (मोड्युल + रेल + माउन्ट हार्डवेयर)
• पवन उत्थान र सक्शन भार
• हिउँ भार (जहाँ लागू हुन्छ)
• थर्मल विस्तार तनाव
• 25+ वर्षमा गतिशील थकान

अन्तर्राष्ट्रिय संरचनात्मक मापदण्डहरू जस्तै ASCE 7 (अमेरिकन सोसाइटी अफ सिभिल इन्जिनियर्स, 2022) ले रूफटप सोलार सिस्टमलाई हावाको भारको लागि भवनको उचाइ, एक्सपोजर श्रेणी, र स्थानीय हावाको गतिलाई विचार गरी मूल्याङ्कन गरिनुपर्छ भन्ने कुरामा जोड दिन्छ। त्यसकारण छतका हुकहरू पर्याप्त भार वहन क्षमता र परीक्षण कार्यसम्पादन डेटाको साथ चयन गरिनुपर्छ।

यी संरचनात्मक वास्तविकताहरूलाई बेवास्ता गर्दा निम्न जोखिमहरू बढ्छ:

• बिन्दु लोड एकाग्रताको कारण टाइल क्र्याकिंग
• उत्थान अन्तर्गत हुक विरूपण
• अन्डरसाइज राफ्टरबाट फास्टनर पुल-आउट
• अनुचित टाइल क्लियरेन्सको कारण पानी घुसपैठ

तसर्थ, एक चयनस्टेनलेस स्टील छत हुकजंग प्रतिरोधको बारेमा मात्र होइन - यो छत प्रणाली संग संरचनात्मक अनुकूलता सुनिश्चित गर्ने बारे हो।

2. सौर्य परियोजनाहरूमा प्रयोग हुने सामान्य टाइल छतका प्रकारहरू बुझ्दै

विभिन्न टाइल ज्यामितिहरू मौलिक रूपमा फरक चाहिन्छसौर्य छत हुककन्फिगरेसनहरू। तल आवासीय, व्यावसायिक, र हल्का औद्योगिक सौर्य परियोजनाहरूमा सामना गर्ने सामान्य टाइल छत प्रकारहरूको प्राविधिक ब्रेकडाउन छ।

2.1 फ्ल्याट कंक्रीट टाइल छत

समतल कंक्रीट टाइलहरू युरोप, अष्ट्रेलिया र एशियाका केही भागहरूमा व्यापक रूपमा प्रयोग गरिन्छ। तिनीहरू सामान्यतया 10-15 मिमी मोटाईमा हुन्छन् र ओभरल्यापिङ इन्टरलक प्रोफाइलहरू छन्।

संरचनात्मक विशेषताहरू:

• अपेक्षाकृत उच्च compressive शक्ति
• मध्यम भंगुरता
• समान समतल सतह प्रोफाइल
• निश्चित ठाडो टाइल स्पेसिङ

मासमतल टाइल छतको लागि सौर्य माउन्टिंगएप्लिकेसनहरू, मुख्य डिजाइन चुनौती हुक हात र टाइलको तलको बीचमा पर्याप्त क्लियरेन्स सुनिश्चित गर्नु हो। यदि हुक उचाइ अपर्याप्त छ भने, टाइलले सिधै हुकमा आराम गर्नेछ, केन्द्रित तनाव बिन्दुहरू सिर्जना गर्दछ।

सिफारिस गरिएका विचारहरू:

• समायोज्य-उचाइ छत हुक
• राफ्टर एङ्करिङका लागि फराकिलो बेस प्लेट
• न्यूनतम 3-5 मिमी टाइल क्लियरेन्स

2.2 स्पेनिश / रोमन घुमाउरो टाइल छत

स्प्यानिश वा रोमन टाईलहरूमा वैकल्पिक उत्तल र अवतल वक्रहरूको साथ लहर-जस्तै प्रोफाइल हुन्छ। यी टाइलहरू भूमध्यसागरीय मौसम र उच्च-अन्त आवासीय भवनहरूमा सामान्य छन्।

इन्जिनियरिङ चुनौतिहरु:

• गैर-सपाट सतह सम्पर्क
• परिवर्तनशील टाइल उचाइ
• कर्भहरू बीच सीमित स्थापना ठाउँ
• लिफ्टिङको समयमा उच्च बिग्रने जोखिम

को लागीस्पेनिश टाइल छत को लागी सौर माउन्ट, एक मानक फ्लैट हुक अक्सर अनुपयुक्त छ। हुक हुनुपर्छ:

• विस्तारित ठाडो समायोजन दायरा
• घुमाउरो टाइल मुनि फिट गर्न माथिल्लो हात साँघुरो
• राफ्टरसँग पङ्क्तिबद्ध गर्न अनुकूलित पार्श्व अफसेट

वक्रता ज्यामिति मिलाउन असफल हुँदा प्राय: अनुचित सिट र पानी मार्ग एक्सपोजर हुन्छ।

2.3 स्लेट टाइल छत

स्लेट स्थायित्व र सौन्दर्यशास्त्रको लागि परिचित प्राकृतिक ढुङ्गाको छत सामग्री हो तर पोइन्ट लोडिङ अन्तर्गत अत्यन्तै भंगुर हुन्छ।

प्रमुख विचारहरू:

• ड्रिलिंग तनावको लागि कम सहिष्णुता
• पातलो टाइल मोटाई
• उच्च प्रतिस्थापन लागत

मास्लेट छतको लागि सौर्य माउन्टिंगस्थापनाहरू, अल्ट्रा-थिन हुकहरू वा विशेष फ्ल्यासिङ प्रणालीहरू प्रायः आवश्यक हुन्छन्। स्लेट टाईलहरूको अनुचित लिफ्टिङले अदृश्य माइक्रो-फ्र्याक्चरहरू निम्त्याउन सक्छ जुन पछि थर्मल साइकल चलाउने अन्तर्गत फैलिन्छ।

स्लेटमा न्यूनतम लचिलो बल भएको हुनाले, टाइल सतहमा टर्क ट्रान्सफरबाट बच्नको लागि आधार प्लेट पङ्क्तिबद्धता सटीक हुनुपर्छ।

2.4 माटोको टाइल छत

माटोका टाइलहरू हल्का तौलका हुन्छन् तर अत्यधिक भंगुर हुन्छन्। तिनीहरूले राम्रो मौसम प्रतिरोध प्रदर्शन गर्छन् तर केन्द्रित भारमा सीमित संरचनात्मक लचिलोपन।

मा साझा जोखिमटाइल छत सौर माउन्टिंग प्रणालीमाटोको टाइलहरू प्रयोग गरेर समावेश छन्:

• ओभरटाइटिङका ​​कारण क्र्याकिङ
• यदि टाइलहरू राम्ररी रिसेट गरिएको छैन भने पानी भित्र पस्छ
• असमान टाइल स्पेसिङले हुक प्लेसमेन्टलाई असर गर्छ

एक समायोज्यटाइल छत लागि छत हुकप्रबलित तल्लो हात र सटीक टाइल क्लियरेन्स आवश्यक छ।

2.5 डामर सिङ्गल रूफ (तुलनात्मक सन्दर्भ)

यद्यपि टाइल प्रणाली होइन, डामर दालहरू प्राय: टाइल छतहरूसँग तुलना गरिन्छ। शिंगल एप्लिकेसनहरूमा, फ्ल्यासिङको साथ एल-फिट सामान्यतया परम्परागत टाइल हुकहरूको सट्टा प्रयोग गरिन्छ।

यो भिन्नता महत्वपूर्ण छ। सिङ्गल प्रणालीहरूमा टाइल रूफ हुकहरू प्रयोग गर्ने प्रयास गर्दा — वा यसको विपरित — वाटरप्रूफिङको अखण्डतामा सम्झौता हुन्छ र मानक स्थापना अभ्यासहरू (अन्तर्राष्ट्रिय कोड काउन्सिल, २०२१) उल्लङ्घन हुन्छ।

3. सही सौर रूफ हुक चयन गर्नको लागि कोर इन्जिनियरिङ मापदण्ड

छनोट गर्दा एसौर्य छत हुक निर्मातावा हुक मोडेलहरूको मूल्याङ्कन, खरीद र इन्जिनियरिङ टोलीहरूले निम्न पाँच प्राविधिक आयामहरूको मूल्याङ्कन गर्नुपर्छ।

3.1 हुक उचाइ र समायोज्य दायरा

टाइल मोटाई र ओभरल्याप उचाइ निर्माता र क्षेत्रहरूमा भिन्न हुन्छ। एक गैर-समायोज्य हुकले अपर्याप्त क्लियरेन्स वा अत्यधिक ग्यापलाई जोखिममा पार्छ जसले लोड ट्रान्सफरमा सम्झौता गर्दछ।

उत्तम अभ्यास:

• ठाडो समायोजन ≥ 30-50 मिमी
• सीधा टाइल कम्प्रेसन रोक्न क्लियरेन्स ग्याप
• साझा रेल प्रणाली संग अनुकूलता

समायोज्यताले क्षेत्रको लचिलोपनलाई सुधार गर्छ र बहु ​​SKU सूचीहरूको आवश्यकतालाई कम गर्छ।

3.2 बेस प्लेट डिजाइन र लोड वितरण

बेस प्लेटले हुकलाई राफ्टरमा एङ्कर गर्छ। साँघुरो वा पातलो आधारले फास्टनरको तनाव एकाग्रता बढाउँछ र पुल-आउट प्रतिरोध कम गर्छ।

संरचनात्मक फास्टनर अनुसन्धान (अमेरिकन वुड काउन्सिल, 2018) को अनुसार, निकासी क्षमता एम्बेडमेन्ट गहिराई र काठको घनत्वमा निर्भर गर्दछ। त्यसैले:

• बेस प्लेट मोटाई ≥ 4-5 मिमी स्टेनलेस स्टील
• न्यूनतम दुई संरचनात्मक फास्टनरहरू
• किनारा दूरी अनुपालन

3.3 सामग्री ग्रेड र जंग प्रतिरोध

सबैभन्दा प्रिमियमस्टेनलेस स्टील छत हुकSUS304 वा SUS316 प्रयोग गर्नुहोस्।

• SUS304: आन्तरिक वातावरणको लागि उपयुक्त
• SUS316: तटीय वा उच्च लवणता क्षेत्रहरूको लागि सिफारिस गरिएको

जंगले समयसँगै क्रस-सेक्शनल बल कम गर्छ। 25-वर्ष डिजाइन जीवन प्रणालीको लागि, सामग्री चयन वातावरणीय एक्सपोजर श्रेणी (ISO 9223) सँग मेल खानुपर्छ।

3.4 वाटरप्रूफ एकीकरण

टाइल लिफ्टिङले अन्डरलेमेन्टको अस्थायी एक्सपोजर सिर्जना गर्दछ। अनुचित रिसेटिङ वा फ्ल्यासिङ हराइरहेकोले चुहावट जोखिम बढाउँछ।

उत्तम अभ्यास:

• EPDM सील प्याड
• उपयुक्त फ्ल्यासिङ जहाँ आवश्यक छ
• अत्यधिक बलको सट्टा टाइल ट्रिमिङ

3.5 राफ्टर लेआउट संग अनुकूलता

हुक प्लेसमेन्ट राफ्टर स्पेसिङ द्वारा सीमित छ, सामान्यतया 400-600 मिमी। यदि हुक ज्यामितिले पार्श्व अफसेटलाई अनुमति दिँदैन भने, स्थापना अक्षम हुन्छ र संरचनात्मक रूपमा सम्झौता हुन्छ।

उन्नतसौर्य छत हुकडिजाइनहरूले संरचनात्मक सदस्यहरूसँग टाईलहरूलाई तनाव नगरी पङ्क्तिबद्ध गर्न पार्श्व समायोजन क्षमता समावेश गर्दछ।

4. जोखिम विश्लेषण: गलत छत हुक चयन को परिणाम

अनुचितटाइल छत सौर माउन्टिंगघटक चयन बढ्छ:

• स्थापना समय 15-30% द्वारा
• भाँचिएको टाईलका कारण सामाग्रीको फोहोर
• चुहावट दावीहरूको लागि वारेन्टी एक्सपोजर
• पवन उत्थान घटनाहरू अन्तर्गत संरचनात्मक दायित्व

पवन-प्रेरित विफलताहरू रूफटप सौर प्रणालीहरूमा दस्तावेज गरिएको छ जहाँ अपर्याप्त संलग्न विधिहरू प्रयोग गरिएको थियो (Kopp et al।, 2012)। मोड्युलहरूले प्राय: प्राथमिक ध्यान प्राप्त गर्दा, संलग्नक हार्डवेयरले प्राय: प्रणालीको अस्तित्व निर्धारण गर्दछ।

खरीद टोलीहरूको लागि, कुल स्थापना लागतमा जोखिम न्यूनीकरण समावेश हुनुपर्छ — हार्डवेयर एकाइ मूल्य मात्र होइन।

5. वाणिज्य परियोजनाहरूको लागि रणनीतिक खरीद विचारहरू

बहु-साइट व्यावसायिक परियोजनाहरूको लागि, मानकीकरण एटाइल छतको लागि सौर्य माउन्टिंगसमाधान सुधार गर्दछ:

• सूची नियन्त्रण
• स्थापना प्रशिक्षण दक्षता
• गुणस्तर आश्वासन स्थिरता
• दीर्घकालीन मर्मत सम्भार भविष्यवाणी

यद्यपि, मानकीकरणले इन्जिनियरिङ अनुकूलतालाई ओभरराइड गर्नु हुँदैन। सही दृष्टिकोण एक सक्षम निर्माता चयन गर्न हो:

• संरचनात्मक परीक्षण रिपोर्टहरू प्रदान गर्दै
• समायोज्य हुक डिजाइनहरू प्रस्ताव गर्दै
• अद्वितीय टाइल ज्यामितिहरूको लागि समर्थन अनुकूलन
• ठूला अर्डरहरूको लागि ब्याच स्थिरता प्रदान गर्दै

उच्च मात्रा खरिद वातावरण मा, सही चयनसौर्य छत हुक निर्मातालेनदेन खरीदको सट्टा रणनीतिक साझेदारी निर्णय हुन्छ।

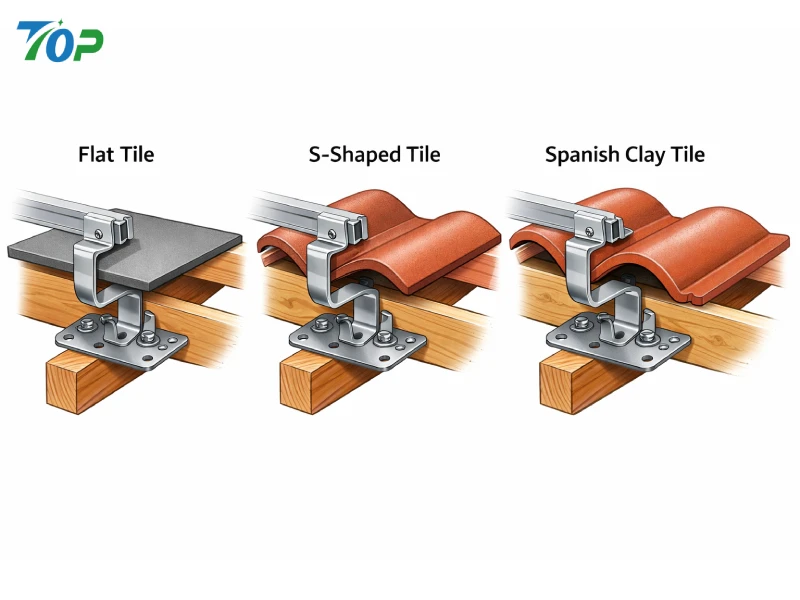

6. टाइल प्रकार द्वारा सौर्य छत हुक चयन म्याट्रिक्स

धेरै प्रबन्ध गर्ने ईन्जिनियरिङ् टोलीहरूको लागिटाइल छत सौर माउन्टिंगक्षेत्रहरूमा परियोजनाहरू, एक संरचित तुलना उपकरणले महत्त्वपूर्ण रूपमा निर्णय लिने दक्षता सुधार गर्दछ। चयन गर्नुको सट्टा एसौर्य छत हुककेवल उपस्थिति वा मूल्यमा आधारित, चयनले ज्यामिति अनुकूलता, लोड स्थानान्तरण व्यवहार, वातावरणीय जोखिम, र स्थापना सहिष्णुतालाई विचार गर्नुपर्छ।

तलको म्याट्रिक्सले छत टाइल कोटिहरूमा हुक प्रकारहरू मिलाउनको लागि व्यावहारिक सन्दर्भ फ्रेमवर्क प्रदान गर्दछ। अन्तिम इन्जिनियरिङ प्रमाणीकरणले सधैं स्थानीय भवन कोडहरू अनुसार साइट-विशिष्ट संरचनात्मक गणनाहरू विचार गर्नुपर्छ।

टाइल प्रकार	सिफारिस गरिएको हुक कन्फिगरेसन	समायोज्यता आवश्यकता	सामग्री ग्रेड	स्थापना जोखिम स्तर	इन्जिनियरिङ नोट्स
फ्ल्याट कंक्रीट टाइल	मानक समायोज्य फ्लैट हुक	30-50 मिमी ठाडो समायोजन	SUS304 (अन्तर्देशीय) / SUS316 (तटीय)	मध्यम	कम्प्रेसन तनाव रोक्नको लागि टाइल क्लियरेन्स ≥3 मिमी सुनिश्चित गर्नुहोस्
स्पेनिश / रोमन घुमाउरो टाइल	संकीर्ण-आर्म विस्तारित समायोज्य हुक	५० मिमी+ ठाडो दायरा	SUS304 / SUS316	उच्च	वक्रता-संगत माथिल्लो हात र पार्श्व अफसेट आवश्यक छ
स्लेट टाइल	अल्ट्रा-पातलो हुक वा फ्ल्यासिंग-एकीकृत प्रणाली	न्यूनतम उचाइ, सटीक पङ्क्तिबद्धता	SUS316 मन पर्यो	अति उच्च	स्लेटमा बिन्दु लोडबाट बच्नुहोस्; चमक एकीकरण विचार गर्नुहोस्
माटोको टाइल	प्रबलित तल्लो-आर्म समायोज्य हुक	30-40 मिमी	SUS304 / SUS316	उच्च	overtightening रोक्नुहोस्; समान टाइल रिसेटिंग कायम राख्नुहोस्

यो चयन म्याट्रिक्सले देखाउँछ कि त्यहाँ कुनै विश्वव्यापी छैनटाइल छत लागि छत हुकअनुप्रयोगहरू। प्रत्येक कन्फिगरेसन टाइल ज्यामिति र संरचनात्मक व्यवहार अनुरूप हुनुपर्छ।

7. टाइल कोटि द्वारा विस्तृत इन्जिनियरिङ विचारहरू

7.1 फ्ल्याट कंक्रीट टाइल छत: नियन्त्रित क्लियरेन्स संग संरचनात्मक स्थिरता

फ्ल्याट टाइल प्रणालीहरू घुमाउरो वा स्लेट छतहरूको तुलनामा स्थापनाकर्ता-अनुकूल छन्। यद्यपि, अनुचित हुक उचाइ चयनले अझै पनि टाइल कम्प्रेसन वा अपलिफ्ट अस्थिरता उत्पन्न गर्न सक्छ।

प्रमुख इन्जिनियरिङ फोकस क्षेत्रहरू:

• हावा उत्थान अन्तर्गत झुकाउन प्रतिरोध गर्न हुक हात मोटाई पर्याप्त छ
• आधार प्लेट चौडाइ मानक राफ्टर स्पेसिङ (400-600 मिमी) संग उपयुक्त
• प्रति हुक न्यूनतम दुई संरचनात्मक ढिलाइ स्क्रू
• ASCE 7 विन्ड लोड गणना आवश्यकताहरूसँग अनुपालन

उच्च हावा क्षेत्रहरूमा, उत्थान बलहरू छत क्षेत्र वर्गीकरण (ASCE, 2022) को आधारमा 2.0 kPa भन्दा बढी हुन सक्छ। तसर्थ, फास्टनरहरूको स्वीकार्य पुल-आउट प्रतिरोध प्रमाणित गर्न आवश्यक छ जब एक चयन गर्नुहोस्समतल टाइल छतको लागि सौर्य माउन्टिंग.

7.2 स्पेनिश / रोमन टाइल छत: वक्रता र लोड स्थानान्तरण व्यवस्थापन

घुमाउरो टाइल प्रणालीहरूले असममित लोड पथहरू परिचय गर्दछ। हुकले तनाव एकाग्रता सिर्जना नगरी अवतल र उत्तल टाइल सतहहरू बीच पुल गर्नुपर्छ।

महत्वपूर्ण डिजाइन प्यारामिटरहरू:

• माथिल्लो हात वक्रता सहिष्णुता
• राफ्टर पङ्क्तिबद्धताको लागि पार्श्व समायोजन
• शिखर टाइल रिजहरू खाली गर्न ठाडो उचाइ विस्तारित
• विलक्षण लोडिङ अवस्था अन्तर्गत संरचनात्मक परीक्षण

किनभने घुमाउरो टाइलहरूमा स्थापनाको क्रममा प्रायः उच्च बिग्रने दरहरू हुन्छन्, समायोजन योग्य चयन गर्दैसौर्य छत हुकपुन: कार्य लागत घटाउँछ र स्थापना चक्र छोटो बनाउँछ।

7.3 स्लेट टाइल छत: सटीक इन्जिनियरिङ र जोखिम न्यूनीकरण

स्लेट छत स्थापनाहरूले उच्चतम इन्जिनियरिङ अनुशासनको माग गर्दछ। माटो वा कंक्रीटको विपरीत, स्लेटले प्रभाव वा केन्द्रित टोक़ सहन सक्दैन।

को लागीस्लेट छतको लागि सौर्य माउन्टिंगप्रणाली, विचार गर्नुहोस्:

• कम प्रोफाइल हुक ज्यामिति
• वाटरप्रूफ झिल्ली संरक्षणको साथ पूर्व-ड्रिलिंग रणनीति
• अनुमति भएको ठाउँमा धातु फ्ल्यासिङसँग एकीकरण
• दीर्घकालीन स्थायित्व सुनिश्चित गर्न जंग प्रतिरोधी SUS316 को प्रयोग

स्लेट छतहरूमा स्थापना त्रुटिहरू प्रायः अव्यक्त विफलताहरू हुन्छन् — माइक्रो-क्र्याकहरू जुन फ्रिज-थव चक्रको कारणले फैलिन्छ (अन्तर्राष्ट्रिय कोड काउन्सिल, 2021)।

7.4 माटोको टाइल छत: भंगुरता र टोक़ नियन्त्रण

माटोको टाइलहरूले कम तन्य शक्ति र सीमित झुकाउने सहिष्णुता प्रदर्शन गर्दछ। ओभर-टाइटनिंग फास्टनरहरू फुट्ने सबैभन्दा सामान्य कारणहरू मध्ये एक हो।

उत्तम अभ्यासहरू:

• टोक़-नियन्त्रित बन्धन उपकरणहरू
• हुक क्लियरेन्सको लागि समान टाइल ट्रिमिङ
• तनाव-वितरण आधार प्लेट डिजाइन
• टाइल रिसेटिंग पछि दृश्य निरीक्षण

प्रबलित चयन गर्दैस्टेनलेस स्टील छत हुकमाटोको छत प्रणालीहरूमा संरचनात्मक विश्वसनीयता सुधार गर्दछ।

8. साधारण स्थापना गल्तीहरू जसले परियोजना जोखिम बढाउँछ

व्यापारिक रूपमाटाइल छत सौर माउन्टिंगपरियोजनाहरू, निम्न आवर्ती गल्तीहरूले लागत ओभररन र दीर्घकालीन दायित्वमा योगदान गर्दछ:

8.1 सबै टाइल प्रकारहरूको लागि विश्वव्यापी हुक प्रयोग गर्दै

एकल हुक मोडेल प्रयोग गरेर मानकीकरण गर्ने प्रयास गर्दा प्राय: गलत संरेखण र टाइल क्षति हुन्छ। ज्यामिति-विशिष्ट समाधानहरू आवश्यक छन्।

8.2 हावा लोड क्षेत्र भिन्नता बेवास्ता गर्दै

छतका कुना र किनारहरूले उच्च उत्थान बलहरू अनुभव गर्छन्। हुक स्पेसिङले संरचनात्मक कोडहरू अन्तर्गत क्षेत्र वर्गीकरणलाई प्रतिबिम्बित गर्नुपर्छ।

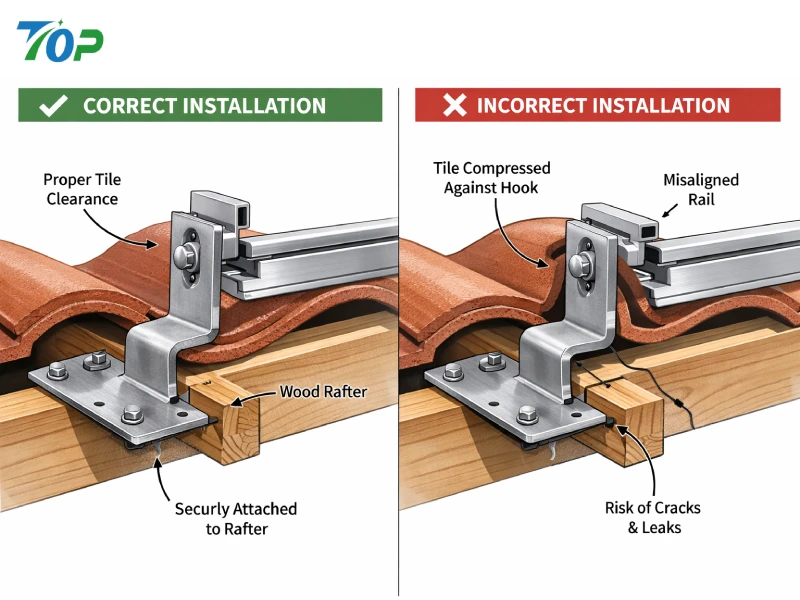

8.3 अपर्याप्त टाइल क्लियरेन्स

प्रत्यक्ष टाइल-देखि-हुक सम्पर्कले भंगुर छत सामग्रीहरूमा लोड स्थानान्तरण गर्दछ, फ्र्याक्चर जोखिम बढाउँछ।

8.4 अपर्याप्त फास्टनर इम्बेडमेन्ट गहिराई

फास्टनर पुल-आउट क्षमता एम्बेडमेन्ट गहिराई र काठ घनत्व (अमेरिकन वुड काउन्सिल, 2018) मा निर्भर गर्दछ। यी प्यारामिटरहरूलाई कम गर्नाले प्रणाली सुरक्षा मार्जिन घटाउँछ।

8.5 थर्मल विस्तारको लागि खातामा विफलता

स्टेनलेस स्टील र एल्युमिनियम माउन्टिङ रेलहरू विभिन्न दरहरूमा विस्तार हुन्छन्। अनुचित डिजाइनले हुक जडानहरूमा दीर्घकालीन तनाव ल्याउन सक्छ।

9. स्थापना दक्षता र श्रम लागत अनुकूलन

सही छनोट गर्दैसौर्य छत हुक निर्मातामहत्त्वपूर्ण रूपमा स्थापना दक्षता प्रभावित गर्न सक्छ।

क्षेत्र उत्पादकता सुधार गर्ने सुविधाहरू:

• पूर्व-एकत्र समायोज्य घटक
• संरचनात्मक लोड कागजात खाली गर्नुहोस्
• ठूला खरीद आदेशहरूको लागि ब्याच स्थिरता
• मिल्दो रेल इन्टरफेस डिजाइन

निर्माण उत्पादकतामा अध्ययनहरूले देखाउँछ कि स्थापना सरलीकरणले दोहोर्याउने प्रणालीहरूमा श्रम समय 10-25% घटाउँछ (गोल्ड र जोइस, 2014)। ठूला रूफटप सोलार पोर्टफोलियोहरूमा, त्यस्ता बचतहरूले परियोजना मार्जिनहरूलाई भौतिक रूपमा असर गर्छ।

10. इन्जिनियरिङ लोड प्रमाणिकरण र कागजात

व्यावसायिक सौर्य विकासकर्ताहरू र EPC ठेकेदारहरूको लागि, कागजात आवश्यक छ। एक भरपर्दोसौर्य छत हुकआपूर्तिकर्ता प्रदान गर्नुपर्छ:

• मेकानिकल लोड परीक्षण रिपोर्ट
• सामग्री प्रमाणपत्र (SUS304 / SUS316)
• सीमित तत्व विश्लेषण डाटा (यदि उपलब्ध छ)
• जंग प्रतिरोध वर्गीकरण
• गुणस्तर नियन्त्रण ट्रेसबिलिटी रेकर्ड

पवन लोड परीक्षण अनुसन्धान (Kopp et al., 2012) ले देखाउँछ कि संलग्न अखण्डता प्रायः रूफटप प्रणाली प्रदर्शनमा सीमित कारक हो। तसर्थ, हुक छनोटलाई अनुमानको सट्टा मेकानिकल प्रमाणद्वारा प्रमाणित गरिनुपर्छ।

11. लागत-लाभ विश्लेषण: एकाइ मूल्य भन्दा बाहिर

खरिद निर्णयहरूले प्रारम्भिक एकाइ लागतको सट्टा जीवनचक्र मूल्यलाई विचार गर्नुपर्छ। कम मूल्यकोटाइल छत लागि छत हुकसमायोज्यता वा संरचनात्मक प्रमाणीकरणको अभावमा परिणाम हुन सक्छ:

• उच्च टाइल प्रतिस्थापन लागत
• विस्तारित स्थापना अवधि
• मौसम घटना पछि बीमा विवाद
• दीर्घकालीन विश्वसनीयता कम भयो

कुल लागत दृष्टिकोण समावेश छ:

• सामग्री लागत
• श्रम लागत
• जोखिम न्यूनीकरण लागत
• वारेन्टी एक्सपोजर
• मर्मत पूर्वानुमान योग्यता

समग्र रूपमा मूल्याङ्कन गर्दा, इन्जिनियर समायोज्यसौर्य छत हुकप्रणालीहरूले प्राय: ठूला व्यावसायिक पोर्टफोलियोहरूमा लगानीमा राम्रो प्रतिफल दिन्छ।

12. ठूला परियोजनाहरूको लागि दायाँ सौर्य छत हुक निर्माता कसरी चयन गर्ने

व्यावसायिक र पोर्टफोलियोमा आधारित छत सौर्य विकासमा, चयन गर्दैसौर्य छत हुक निर्माताएक रणनीतिक ईन्जिनियरिङ् र जोखिम व्यवस्थापन निर्णय हो। निर्माताको डिजाइन क्षमता, उत्पादन नियन्त्रण, र कागजात पारदर्शिताले सीधा स्थापना दक्षता, संरचनात्मक विश्वसनीयता, र दीर्घकालीन सम्पत्ति प्रदर्शनलाई प्रभाव पार्छ।

मूल्य र डेलिभरी समयको मूल्याङ्कन गर्नु बाहेक, खरीद र ईन्जिनियरिङ् टोलीहरूले सोर्सिङ गर्दा निम्न आयामहरूको मूल्याङ्कन गर्नुपर्छ।सौर्य छत हुकटाइल छत सौर माउन्टिंग परियोजनाहरूको लागि प्रणाली।

12.1 इन्जिनियरिङ क्षमता र संरचनात्मक प्रमाणीकरण

एक योग्य निर्माताले मेकानिकल प्रमाणीकरण डेटा प्रदान गर्नुपर्छ जसले सिमुलेटेड पवन अपलिफ्ट र डाउनवर्ड दबाव अवस्थाहरूमा लोड-असर क्षमता देखाउँछ।

अनुरोध गर्न प्रमुख कागजातहरू:

• स्थिर लोड परीक्षण रिपोर्ट
• सामग्री तन्य शक्ति प्रमाणीकरण
• सीमित तत्व विश्लेषण (FEA) दस्तावेज
• फास्टनर अनुकूलता प्रमाणीकरण
• ISO 9223 अन्तर्गत जंग प्रतिरोध वर्गीकरण

संलग्न प्रणालीहरू प्रायः छत सौर्य स्थापनाहरूमा सबैभन्दा कमजोर लिङ्क हुन्। पवन इन्जिनियरिङ् अनुसन्धानले रूफटप-माउन्ट प्रणालीहरूलाई पृथक घटकहरूको सट्टा एकीकृत संरचनात्मक सम्मेलनहरूको रूपमा मूल्याङ्कन गरिनु पर्छ भनेर पुष्टि गर्दछ (Kopp et al।, 2012)। कागजात परीक्षण प्रमाणहरू प्रदान गर्न नसक्ने आपूर्तिकर्ताले परियोजना जोखिमबाट बच्न सकिन्छ।

12.2 सामग्री गुणस्तर र ट्रेसबिलिटी

सबैभन्दा उच्च प्रदर्शनस्टेनलेस स्टील छत हुकSUS304 वा SUS316 स्टेनलेस स्टील बाट निर्मित छन्। यद्यपि, सामग्रीको ग्रेड मात्र अपर्याप्त छ; traceability र स्थिरता समान रूपमा महत्त्वपूर्ण छन्।

पोर्टफोलियो-स्केल खरीदको लागि, गुणस्तर नियन्त्रण प्रणालीहरू समावेश हुनुपर्छ:

• ब्याच-स्तर सामग्री प्रमाणीकरण
• आयामी सहिष्णुता निरीक्षण
• सतह समाप्त स्थिरता जाँच
• वेल्ड अखंडता निरीक्षण (यदि लागू हो)

जंगले प्रभावकारी क्रस-सेक्शनल क्षेत्र र समय संग संरचनात्मक बल कम गर्दछ। तटीय वा उच्च आर्द्रता क्षेत्रहरूको लागि, SUS316 लाई सामान्यतया 25-वर्षको डिजाइन स्थायित्व कायम राख्न सिफारिस गरिन्छ।

12.3 समायोज्यता र SKU अनुकूलन

मोड्युलर समायोज्य हुक डिजाइनहरू प्रस्ताव गर्ने निर्माताहरूले सूची जटिलता कम गर्छन्। धेरै निश्चित-उचाइ मोडेलहरू भण्डारण गर्नुको सट्टा, समायोज्यटाइल छत लागि छत हुकप्रणालीहरूले समतल, माटो, र मध्यम वक्रता टाइलहरू कभर गर्न सक्छन्।

यो लचिलोपन सुधार गर्दछ:

• गोदाम दक्षता
• स्थापना अनुकूलन क्षमता
• घटाइएको क्षेत्र परिमार्जन
• द्रुत खरिद चक्र

जीवनचक्र लागत परिप्रेक्ष्यबाट, अनुकूलन योग्य हुक प्रणालीहरूले प्रायः कम लागतको निश्चित-ज्यामिति विकल्पहरूको तुलनामा उच्च दीर्घकालीन मूल्य प्रदान गर्दछ।

12.4 उत्पादन क्षमता र आपूर्ति स्थिरता

ठूला व्यावसायिक सौर्य पोर्टफोलियोहरूलाई लगातार डेलिभरी कार्यक्रमहरू चाहिन्छ। माउन्टिङ हार्डवेयरमा आपूर्ति अवरोधले स्थापना टोलीलाई ढिलाइ गर्न सक्छ र कमीशनिङ टाइमलाइनलाई असर गर्न सक्छ।

एक भरपर्दोटाइल छतको लागि सौर्य माउन्टिंगआपूर्तिकर्ताले प्रदर्शन गर्नुपर्छ:

• स्केलेबल उत्पादन लाइनहरू
• नेतृत्व समय पारदर्शिता
• निर्यात रसद क्षमता
• लगातार आयामी पुनरावृत्ति

स्थिरता विशेष गरी महत्त्वपूर्ण छ किनभने हुकको उचाइ वा आधार प्लेट पङ्क्तिबद्धतामा आयामी भिन्नताले लामो छत स्प्यानहरूमा रेल मिसाइलमेन्ट हुन सक्छ।

13. व्यावसायिक स्थापनाहरूको लागि इन्जिनियरिङ सहयोग मोडेल

व्यावसायिक र बहु-निर्माण रूफटप पोर्टफोलियोहरूको लागि, स्थापनाकर्ता र बीचको सहकार्यसौर्य छत हुक निर्मातासामग्रीको बिललाई अन्तिम रूप दिनु अघि हुनु पर्छ।

एक अनुकूलित कार्यप्रवाह सामान्यतया समावेश गर्दछ:

1. छत संरचना दस्तावेज समीक्षा
2. टाइल प्रकार पहिचान र मोटाई मापन
3. स्थानीय कोड प्रति हावा र हिउँ लोड गणना
4. हुक स्पेसिङ लेआउट योजना
5. संरचनात्मक फास्टनर विशिष्टता
6. प्रोटोटाइप प्रमाणीकरण (यदि आवश्यक हो)

पूर्व-निर्माणको समयमा यी चरणहरू एकीकृत गर्नाले परिवर्तन आदेशहरू र क्षेत्र समायोजनहरू कम गर्दछ। ASCE 7 (2022) को अनुसार, रूफटप प्रणालीहरूले क्षेत्र-विशिष्ट हावा उत्थान दबाबहरूको लागि जिम्मेवार हुनुपर्छ। संलग्न चरणमा ईन्जिनियरिङ् इनपुटले अनुपालन सुनिश्चित गर्दछ र संरचनात्मक लचिलोपन सुधार गर्दछ।

14. टाइल छत सौर माउन्टिङको लागि दीर्घकालीन कार्यसम्पादन विचारहरू

मूल्याङ्कन गर्दासौर्य छत हुकप्रणाली, दीर्घकालीन विश्वसनीयता प्रारम्भिक स्थापना प्रदर्शन जत्तिकै महत्त्वपूर्ण छ।

14.1 थर्मल विस्तार र थकान

सौर्य माउन्टिङ रेलहरू सामान्यतया एल्युमिनियम हुन्छन्, जबकि हुकहरू स्टेनलेस स्टील हुन्। सामग्रीहरू बीचको भिन्नता विस्तारले जडान बिन्दुहरूमा चक्रीय तनावको परिचय दिन्छ। 25 वर्षको सेवा जीवनमा, थकान प्रतिरोध सान्दर्भिक हुन्छ।

14.2 क्षरण वातावरण वर्गीकरण

ISO 9223 वायुमण्डलीय संक्षारकता स्तरहरू वर्गीकृत गर्दछ। तटीय वातावरण (C4–C5 कोटिहरू) लाई उच्च जंग प्रतिरोधी सामग्री चाहिन्छ। यस्तो अवस्थामा, SUS316 pitting क्षरण रोक्न सिफारिस गरिएको छ।

14.3 मर्मतसम्भार पहुँच

हुकहरूले पूर्ण मोड्युल हटाउने बिना निरीक्षण पहुँच अनुमति दिनुपर्छ। कुशल मर्मत डिजाइनले दीर्घकालीन परिचालन स्थिरता सुधार गर्दछ।

15. सोलार रूफ हुक बारे बारम्बार सोधिने प्रश्नहरू

15.1 के एउटा सौर्य छतको हुक सबै प्रकारका टाइलहरूमा फिट हुन सक्छ?

न। टाइल ज्यामिति उल्लेखनीय रूपमा भिन्न हुन्छ। समायोज्य डिजाइनहरूले धेरै टाइल कोटिहरू कभर गर्न सक्छ, तर स्लेट र अत्यधिक घुमाउरो स्पेनिश टाइलहरू प्राय: विशेष कन्फिगरेसनहरू चाहिन्छ।

15.2 हुक चयन गर्नु अघि म कसरी टाइलको उचाइ मापन गर्छु?

कुल टाइल मोटाई र ओभरल्याप उचाइ मापन गर्नुहोस्। सुनिश्चित गर्नुहोस् कि चयन गरिएको हुक उचाइले टाइल सतह कम्प्रेस नगरी पर्याप्त क्लियरेन्स प्रदान गर्दछ।

15.3 तटीय टाइल छत सौर्य माउन्टिङको लागि कुन सामग्री उत्तम छ?

SUS316 स्टेनलेस स्टील उच्च-लवणता वा समुद्री वातावरणको लागि सुधारिएको जंग प्रतिरोधको कारण सिफारिस गरिएको छ।

15.4 प्रति किलोवाट कति रूफ हुकहरू चाहिन्छ?

हुक मात्रा हावा क्षेत्र वर्गीकरण, मोड्युल आकार, र रेल स्प्यान मा निर्भर गर्दछ। संरचनात्मक गणनाहरूले ASCE 7 लोड मापदण्डहरू पालना गर्नुपर्छ।

15.5 के सौर्य छतको हुकलाई फ्ल्यासिङ चाहिन्छ?

केही टाइल छत प्रणालीहरूमा, फ्ल्यासिंग वा वाटरप्रूफ झिल्ली एकीकरणलाई दीर्घकालीन चुहावट रोकथाम बढाउन सिफारिस गरिन्छ।

15.6 स्थापनाको समयमा टाइल क्र्याकिंगको कारण के हो?

सामान्य कारणहरूमा अपर्याप्त क्लियरेन्स, ओभरटाइटिङ, अनुचित लिफ्टिङ प्रविधि, र असमान लोड वितरण समावेश छ।

15.7 स्थापना समय कसरी घटाउन सकिन्छ?

समायोज्य पूर्व-एसेम्बल हुकहरू र मानकीकृत रेल इन्टरफेसहरू प्रयोग गर्दा स्थापना दक्षतामा उल्लेखनीय सुधार हुन्छ।

16. रणनीतिक निष्कर्ष: ईन्जिनियरिङ् प्रेसिजन ड्राइभ परियोजना लाभप्रदता

सही छनोट गर्दैसौर्य छत हुकa को लागिटाइल छत सौर माउन्टिंग प्रणालीएक बहुआयामी इन्जिनियरिङ निर्णय हो। टाइल ज्यामिति, लोड स्थानान्तरण व्यवहार, क्षरण वातावरण, र स्थापना कार्यप्रवाह सबै सँगै मूल्याङ्कन गर्नुपर्छ।

व्यावसायिक स्तरका परियोजनाहरूको लागि, संलग्न प्रणालीले निर्धारण गर्दछ:

• संरचनात्मक अनुपालन
• स्थापना उत्पादकता
• वारेन्टी एक्सपोजर
• जीवनचक्र मर्मत लागत
• पोर्टफोलियो-स्तर विश्वसनीयता

राम्रोसँग डिजाइन गरिएको समायोज्यटाइल छत लागि छत हुकअनुप्रयोगहरूले क्षेत्र अनिश्चितता कम गर्दछ, लोड वितरण सुधार गर्दछ, र वाटरप्रूफ अखण्डता बढाउँछ। जब दस्तावेज संरचनात्मक प्रमाणीकरण र उत्पादन स्थिरता द्वारा समर्थित छ, त्यस्ता प्रणालीहरूले दीर्घकालीन स्थिरता र मापनयोग्य लागत लाभहरू प्रदान गर्दछ।

संलग्न स्तरमा ईन्जिनियरिङ् सटीकताले सुधारिएको परियोजना मार्जिन र कम परिचालन जोखिममा सीधा अनुवाद गर्दछ। स्थापनाकर्ताहरू, EPC ठेकेदारहरू, र खरिद टोलीहरूको लागि टाइल छत सौर पोर्टफोलियोहरू प्रबन्ध गर्दै, दायाँ चयन गर्दैसौर्य छत हुक निर्मातासोर्सिङ निर्णय मात्र होइन - यो एक संरचनात्मक रणनीति हो।

सन्दर्भहरू

• अमेरिकन सोसाइटी अफ सिभिल इन्जिनियर्स। (२०२२)।भवन र अन्य संरचनाहरूको लागि न्यूनतम डिजाइन भार र सम्बन्धित मापदण्ड (ASCE/SEI 7-22)। ASCE।
• अमेरिकी वुड काउन्सिल। (२०१८)।काठ निर्माणका लागि राष्ट्रिय डिजाइन विनिर्देश (NDS)। अमेरिकी वुड काउन्सिल।
• मानकीकरणको लागि अन्तर्राष्ट्रिय संगठन। (२०१२)।ISO 9223: धातु र मिश्र धातुहरूको क्षरण - वायुमण्डलको संक्षारकता - वर्गीकरण। ISO।
• अन्तर्राष्ट्रिय कोड काउन्सिल। (२०२१)।अन्तर्राष्ट्रिय आवासीय कोड (IRC)। आईसीसी।
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012)। रूफटप सोलार प्यानलहरूमा हावाको भार।पवन ईन्जिनियरिङ् र औद्योगिक वायुगतिकी को जर्नल, 111, 100-111।
