सौर्य फेंस पवन टनेल परीक्षण: संरचनात्मक स्थिरताको लागि इन्जिनियरिङ प्रमाणीकरण
सौर्य बाड़ प्रणाली परिधि संरक्षण पूर्वाधार संग नवीकरणीय ऊर्जा उत्पादन एकीकृत गर्न को लागी एक महत्वपूर्ण समाधान बनिरहेको छ। सौर्य स्थापनाहरू औद्योगिक सुविधाहरू, व्यावसायिक साइटहरू, रसद पार्कहरू, र उपयोगिता परियोजनाहरूमा सर्दै गर्दा, इन्जिनियरिङ विश्वसनीयता एक प्रमुख मूल्याङ्कन कारक भएको छ।सौर्य बारपवन सुरुङ परीक्षणठूलो मात्रामा तैनाती अघि वायुगतिकीय व्यवहार, संरचनात्मक प्रतिक्रिया, र दीर्घकालीन स्थिरता विश्लेषण गर्न एक वैज्ञानिक विधि प्रदान गर्दछ।
EPC ठेकेदारहरू, सौर्य स्थापनाकर्ताहरू, र फोटोभोल्टिक वितरकहरूका लागि, भरपर्दो सौर्य फेंसिङ समाधान चयन गर्नु भनेको ऊर्जा उत्पादन मात्र होइन। यो माउन्टिंग संरचनाले वातावरणीय भारहरू सामना गर्न, स्थापना प्रक्रियाहरू सरल बनाउन, र भविष्यको मर्मत जोखिमहरू कम गर्न सक्छ भन्ने कुरा सुनिश्चित गर्ने बारे पनि हो।
यो प्राविधिक श्वेतपत्रले कसरी हावाको भारले फोटोभोल्टिक फेंस संरचनालाई असर गर्छ, हावा टनेल प्रमाणीकरण किन महत्त्वपूर्ण हुन्छ, र कसरी इन्जिनियरिङ-केन्द्रित डिजाइनले सौर्य बाड प्रणालीहरूको समग्र विश्वसनीयता सुधार गर्छ भनेर वर्णन गर्दछ।
किन हावा प्रतिरोध सौर फेंस ईन्जिनियरिङ् मा एक महत्वपूर्ण कारक भएको छ
परम्परागत बाड़ प्रणाली मुख्यतया भौतिक सुरक्षा को लागी डिजाइन गरिएको थियो। यद्यपि, फोटोभोल्टिक फेंसहरूले थप इन्जिनियरिङ आवश्यकताहरू प्रस्तुत गरेका छन् किनभने सौर्य मोड्युलहरूले संरचनाको एरोडायनामिक विशेषताहरू परिवर्तन गर्दछ।
परम्परागत धातु बाडहरू भन्दा फरक, PV फेंस प्रणालीहरूमा सौर प्यानलहरू, माउन्टिङ रेलहरू, क्ल्याम्पहरू, र समर्थन पोष्टहरू समावेश छन्। यी कम्पोनेन्टहरूले हावा बलहरूमा अतिरिक्त सतह एक्सपोजर सिर्जना गर्छन्। जब हावा संरचना मार्फत वा वरपर जान्छ, दबाब भिन्नताहरूले महत्त्वपूर्ण भारहरू उत्पन्न गर्न सक्छ जुन सम्पूर्ण माउन्टिंग प्रणाली मार्फत सुरक्षित रूपमा स्थानान्तरण गरिनु पर्छ।
एक व्यावसायिक रूपमा डिजाइन गरिएको सौर फेंस प्रणालीले पूर्ण संरचनात्मक श्रृंखलालाई विचार गर्नुपर्छ:
- सौर प्यानल सतह लोड
- मोड्युलहरू र माउन्टिंग रेलहरू बीचको जडान बल
- पोष्ट र फाउन्डेसन मार्फत लोड ट्रान्सफर
- बाहिरी अवस्थाहरूमा सामग्रीको स्थायित्व
- परियोजना कार्यान्वयन समयमा स्थापना शुद्धता
EPC कम्पनीहरूको लागि, संरचनात्मक विश्वसनीयताले परियोजना प्रदर्शनलाई प्रत्यक्ष असर गर्छ। एक स्थिर डिजाइनले अनपेक्षित अनसाइट समायोजनहरू कम गर्न मद्दत गर्दछ, स्थापना दक्षता सुधार गर्दछ, र संरचनात्मक आन्दोलन वा घटक विफलताको कारण बिक्री पछि समस्याहरूको सम्भावना कम गर्दछ।
फोटोभोल्टिक फेंस संरचनाहरूमा पवन भारहरू बुझ्दै
हावा लोड फोटोभोल्टिक संरचना ईन्जिनियरिङ् मा मानिने सबैभन्दा महत्त्वपूर्ण वातावरणीय कारकहरू मध्ये एक हो। हावाले सिर्जना गरेको बल हावाको गति, हावाको घनत्व, संरचना ज्यामिति, स्थापनाको उचाइ, र स्थानीय वातावरणीय अवस्थाहरू सहित धेरै चरहरूमा निर्भर गर्दछ।
सौर्य बाड़ प्रणालीहरूमा हावाको चाप कसरी काम गर्छ
जब हावा सौर्य बाड़ संरचनामा पुग्छ, दबाव प्रणालीको विभिन्न क्षेत्रहरूमा वितरित गरिन्छ। सौर्य मोड्युलको अगाडिको सतहले प्रत्यक्ष हावाको चापको अनुभव गर्छ, जबकि पछाडिको भागले हावा प्रवाह अवस्थाको आधारमा सक्शन प्रभावहरू अनुभव गर्न सक्छ।
यी बलहरूले संरचनामा विभिन्न तनाव बिन्दुहरू सिर्जना गर्छन्। उच्चतम भारहरू प्राय: वरिपरि केन्द्रित हुन्छन्:
- मोड्युल माउन्टिंग बिन्दुहरू
- रेल जडानहरू
- बन्धन अवयवहरू
- ठाडो समर्थन पोस्टहरू
- फाउन्डेशन जडान क्षेत्रहरू
पूर्ण सौर्य बाड़ हावा लोड गणनाले यी बलहरू संरचनामा कसरी सर्छन् भनेर मूल्याङ्कन गर्दछ। लक्ष्य अधिकतम दबाब बुझ्न मात्र होइन तर प्रत्येक घटक एक स्थिर ईन्जिनियरिङ् प्रणालीको रूपमा सँगै काम गर्दछ भनेर सुनिश्चित गर्न पनि हो।
खराब डिजाइन गरिएका संरचनाहरूले अत्यधिक विरूपण, ढिलो जडानहरू, वा कम सेवा जीवन जस्ता समस्याहरू अनुभव गर्न सक्छन्। तसर्थ, हावा-प्रतिरोधी डिजाइन स्थापना पछि भन्दा प्रारम्भिक इन्जिनियरिङ चरणबाट विचार गर्नुपर्छ।
फोटोभोल्टिक फेंस संरचनात्मक स्थिरतालाई प्रभाव पार्ने मुख्य कारकहरू
सौर्य बारको संरचनात्मक प्रदर्शन धेरै अन्तरसम्बन्धित कारकहरूमा निर्भर गर्दछ। एक भरपर्दो प्रणालीलाई सामग्री, ज्यामिति र स्थापना अवस्थाहरू बीच सन्तुलित डिजाइन चाहिन्छ।
1. सौर मोड्युल व्यवस्था र सतह एक्सपोजर
सौर्य प्यानलहरूले हावाले बारसँग कसरी अन्तरक्रिया गर्छ भनेर निर्धारण गर्छ। ठूला खुला सतहहरूले उच्च वायुगतिकीय बलहरू सिर्जना गर्न सक्छ, विशेष गरी खुला क्षेत्रहरूमा जहाँ वायु प्रवाह कम प्रतिबन्धित छ।
इन्जिनियरहरूले संरचनाले अपेक्षित वातावरणीय भारहरू ह्यान्डल गर्न सक्ने सुनिश्चित गर्न मोड्युल अभिमुखीकरण, स्पेसिङ, र स्थापना कन्फिगरेसनको मूल्याङ्कन गर्नुपर्छ।
2. माउन्टिंग संरचना डिजाइन
माउन्टिंग संरचनाले सौर्य बाड़को लोड-असर फ्रेमवर्कको रूपमा कार्य गर्दछ। रेलहरू, क्ल्याम्पहरू, र समर्थन प्रोफाइलहरूले समान रूपमा बलहरू वितरण गर्नुपर्दछ र प्रणालीको जीवनचक्रमा मेकानिकल स्थिरता कायम राख्नुपर्दछ।
राम्रोसँग इन्जिनियर गरिएको सौर्य माउन्टिंग संरचनाले तनाव एकाग्रता घटाएर र स्थानीयकृत विफलताहरू रोक्न मद्दत गरेर विश्वसनीयता सुधार गर्दछ।
3. आधार र जमीन जडान
सौर्य फेंस संरचनात्मक प्रमाणीकरणमा पवन टनेल परीक्षणको भूमिका
फोटोभोल्टिक फेंस प्रणालीहरूको लागि, हावाको प्रदर्शन सैद्धान्तिक गणना मुद्दा मात्र होइन तर संरचनात्मक प्रमाणीकरण चुनौती पनि हो। किनभने सौर्य बाड़हरूले हल्का तौल माउन्टिंग संरचनाहरूसँग ठूला खुला फोटोभोल्टिक सतहहरू संयोजन गर्दछ, वायुप्रवाह अन्तरक्रियाले मेकानिकल प्रदर्शनलाई महत्त्वपूर्ण रूपमा प्रभाव पार्न सक्छ।
सौर्य बाड़ पवन सुरुङ परीक्षणवास्तविक वायुप्रवाह अवस्थाहरूले ठूलो मात्रामा तैनाती अघि पूर्ण PV फेंस प्रणालीलाई कसरी असर गर्छ भनेर मूल्याङ्कन गर्न इन्जिनियरिङ विधि प्रदान गर्दछ। सरलीकृत गणनाहरूमा मात्र भर पर्नुको सट्टा, पवन टनेल परीक्षणले इन्जिनियरहरूलाई वायुगतिकीय व्यवहार अवलोकन गर्न, हावाको चाप वितरण मापन गर्न, र महत्वपूर्ण संरचनात्मक लोडिङ क्षेत्रहरू पहिचान गर्न अनुमति दिन्छ।
किन परम्परागत हावा लोड गणना सधैं पर्याप्त छैन
परम्परागत हावा लोड गणना फोटोभोल्टिक संरचना डिजाइन को लागी एक महत्वपूर्ण आधार हो। यसले क्षेत्रीय वायु अवस्था र संरचनात्मक मापदण्डहरूमा आधारित अनुमानित वातावरणीय भारहरू प्रदान गर्दछ।
यद्यपि, सौर्य बाड़ प्रणालीहरूमा अद्वितीय वायुगतिक विशेषताहरू छन् जसले जटिल वायुप्रवाह व्यवहार सिर्जना गर्न सक्छ।
बन्द भवन संरचनाहरूको विपरीत, फोटोभोल्टिक फेंसहरू सामान्यतया खुला संरचनाहरू हुन् जहाँ हावा सौर्य मोड्युलहरू वरिपरि, बीचमा र पछाडि जान सक्छ। यो वायुप्रवाह अन्तरक्रियाले बारको विभिन्न क्षेत्रहरूमा असमान दबाव वितरण सिर्जना गर्न सक्छ।
धेरै कारकहरूले सौर्य बाड़ प्रणालीको वास्तविक हावा प्रतिक्रियालाई प्रभाव पार्न सक्छ:
- ठाडो मोड्युल अभिमुखीकरण
- प्यानल स्पेसिङ र एयरफ्लो ग्यापहरू
- बार उचाइ र खुला क्षेत्र
- बार लेआउट सापेक्ष हावा दिशा
- वरपरका भवनहरू वा परिदृश्य अवस्थाहरू
तसर्थ, पवन परीक्षण मार्फत इन्जिनियरिङ प्रमाणीकरणले सैद्धान्तिक डिजाइन अनुमानहरू र वास्तविक-विश्व वायुगतिकीय व्यवहार बीचको खाडललाई पुल गर्न मद्दत गर्दछ।
ठाडो फोटोभोल्टिक फेंस संरचनाहरूको एरोडायनामिक व्यवहार
धेरै जसो सौर्य बाड़ अनुप्रयोगहरूले ठाडो माउन्ट गरिएको फोटोभोल्टिक मोड्युलहरू प्रयोग गर्दछ, परम्परागत रूफटप सौर्य प्रणालीको तुलनामा विभिन्न वायुप्रवाह विशेषताहरू सिर्जना गर्दछ।
जब हावा फोटोभोल्टिक मोड्युलको अगाडिको सतहमा पुग्छ, प्रत्यक्ष हावाको चाप उत्पन्न हुन्छ। एकै समयमा, किनाराहरू र प्यानलको पछाडिको छेउमा वायुप्रवाहले सक्शन प्रभावहरू सिर्जना गर्न सक्छ।
संयुक्त दबाव भिन्नताले एरोडायनामिक भारहरू उत्पादन गर्दछ जुन सम्पूर्ण संरचनात्मक प्रणाली मार्फत स्थानान्तरण हुन्छ।
लोड मार्ग निम्न रूपमा वर्णन गर्न सकिन्छ:
- फोटोभोल्टिक मोड्युल सतहहरूमा काम गर्ने वायु बल

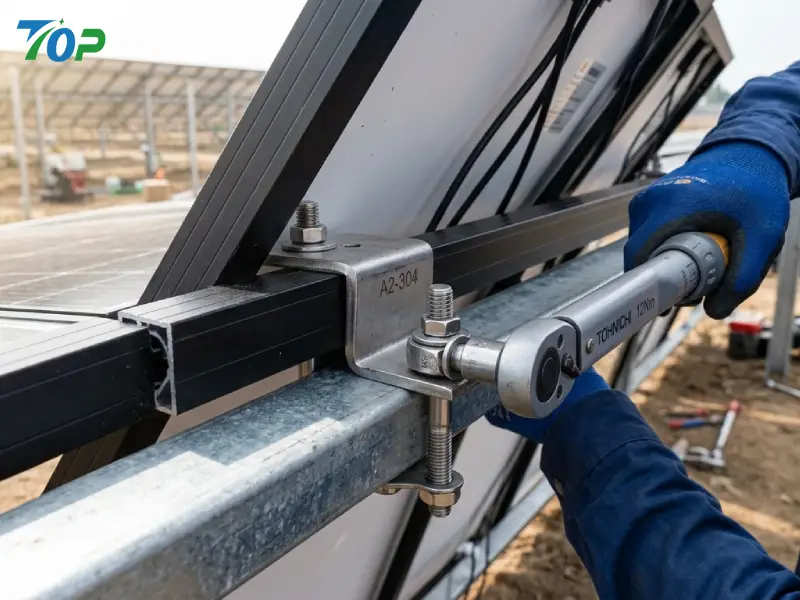

- दबाव मोड्युल क्ल्याम्प मार्फत हस्तान्तरण गरियो
- मेकानिकल लोडहरू माउन्टिंग रेलहरू मार्फत वितरित
- बलहरू समर्थन पोस्टहरूमा पठाइयो
- भार फाउन्डेशनहरूमा हस्तान्तरण गरियो
यो लोड मार्ग बुझ्न आवश्यक छ किनभने विफलता जोखिम प्रायः मुख्य संरचनात्मक सदस्यहरूको सट्टा जडान बिन्दुहरूमा हुन्छ।
पवन टनेल परीक्षणको क्रममा मूल्याङ्कन गरिएका मुख्य वायुगतिकीय कारकहरू
एक व्यावसायिक पवन सुरुङ मूल्याङ्कनले वायुप्रवाहले सौर्य बाड़ संरचनासँग कसरी अन्तरक्रिया गर्छ र थप डिजाइन अप्टिमाइजेसन आवश्यक हुन सक्छ भन्ने कुरामा केन्द्रित हुन्छ।
महत्त्वपूर्ण मूल्याङ्कन कारकहरू समावेश छन्:
- हावाको चाप गुणांक (Cp):इन्जिनियरहरूले उच्च-लोड क्षेत्रहरू पहिचान गर्न फोटोभोल्टिक मोड्युलहरूको विभिन्न सतहहरूमा हावाको चाप कसरी परिवर्तन हुन्छ भन्ने विश्लेषण गर्छन्।
- किनारा लोडिङ प्रभावहरू:सौर्य फेंस एरेहरूको बाहिरी किनाराहरूले आन्तरिक खण्डहरूको तुलनामा विभिन्न वायुगतिकीय बलहरू अनुभव गर्न सक्छन् किनभने वायु प्रवाह कम प्रतिबन्धित छ।
- अशान्ति प्रभाव:नजिकैका भवनहरू, रूखहरू, वा औद्योगिक संरचनाहरूले संरचनात्मक प्रतिक्रियालाई असर गर्ने अनियमित वायु प्रवाह अवस्थाहरू सिर्जना गर्न सक्छन्।
- प्यानल ग्याप एरोडायनामिक्स:फोटोभोल्टिक मोड्युलहरू बीचको स्पेसिङले वायुप्रवाह गति र दबाव पुन: वितरणलाई प्रभाव पार्न सक्छ।
- जडान लोड वितरण:इन्जिनियरहरूले कसरी एरोडायनामिक बलहरू क्ल्याम्पहरू, रेलहरू, र समर्थन संरचनाहरू मार्फत स्थानान्तरण गर्छन् मूल्याङ्कन गर्छन्।
सौर्य बाड़ प्रणालीहरूको लागि पवन टनेल परीक्षण विधि
एक पूर्ण पवन सुरुङ परीक्षण प्रक्रियामा भौतिक मोडेलको तयारीदेखि संरचनात्मक प्रतिक्रिया मूल्याङ्कनसम्म धेरै इन्जिनियरिङ चरणहरू समावेश हुन्छन्। उद्देश्य हावा व्यवहार अवलोकन मात्र होइन तर अन्तिम सौर बार डिजाइन सुधार गर्न पनि हो।

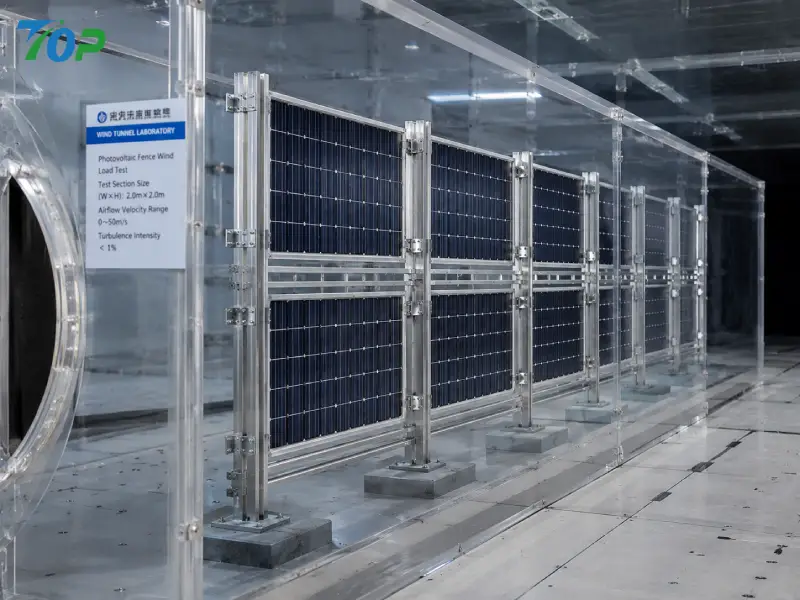

चरण 1: सौर्य बार भौतिक मोडेल तयारी
पहिलो चरणले वास्तविक फोटोभोल्टिक फेंस प्रणालीको महत्त्वपूर्ण विशेषताहरूलाई सही रूपमा प्रतिबिम्बित गर्ने प्रतिनिधि परीक्षण मोडेल सिर्जना गर्दैछ।
मोडेलले महत्वपूर्ण संरचनात्मक तत्वहरू समावेश गर्दछ जस्तै:
- फोटोभोल्टिक मोड्युलहरू
- एल्युमिनियम वा स्टेनलेस स्टील माउन्टिङ रेलहरू
- मोड्युल क्ल्याम्पहरू
- ठाडो समर्थन पोस्टहरू
- फाउन्डेशन जडान प्रतिनिधित्व
ईन्जिनियरहरूले ज्यामितीय समानता, संरचनात्मक कन्फिगरेसन, र स्थापना लेआउटलाई मोडेलले वास्तविक परियोजना अवस्थाहरू प्रतिबिम्बित गर्दछ भनेर सुनिश्चित गर्न विचार गर्छन्।
स्टेज २: पवन वातावरण सिमुलेशन र एयरफ्लो परीक्षण
परीक्षणको क्रममा, वास्तविक परियोजना सञ्चालनको क्रममा हुन सक्ने विभिन्न हावा अवस्थाहरू अनुकरण गर्न नियन्त्रित वायुप्रवाह उत्पन्न हुन्छ।
इन्जिनियरहरूले धेरै हावा दिशाहरूको मूल्याङ्कन गर्छन् किनभने सौर्य बाडहरूले प्रचलित हावाको तुलनामा तिनीहरूको अभिविन्यासको आधारमा विभिन्न लोडिङ अवस्थाहरू अनुभव गर्न सक्छन्।
परीक्षणमा केन्द्रित छ:
- मोड्युलहरूमा दबाव वितरण
- प्यानल खाली वरिपरि एयरफ्लो ढाँचा
- एरोडायनामिक लोडिङमा परिवर्तनहरू
- संरचनात्मक तनाव बढेको क्षेत्रहरू
चरण 3: संरचनात्मक प्रतिक्रिया मापन
वायुप्रवाह परीक्षण पछि, इन्जिनियरहरूले विश्लेषण गर्छन् कि सौर्य बाड़ संरचनाले वायुगतिकीय बलहरूमा कसरी प्रतिक्रिया दिन्छ।
मुख्य अवलोकनहरू समावेश छन्:
- संरचनात्मक विस्थापन
- जडान व्यवहार
- तनाव एकाग्रता क्षेत्रहरू
- समग्र स्थिरता प्रदर्शन
उद्देश्य भनेको संरचनाले अपेक्षित वातावरणीय अवस्थाहरूमा मेकानिकल विश्वसनीयता कायम राख्छ भनेर प्रमाणित गर्नु हो।
चरण 4: इन्जिनियरिङ अप्टिमाइजेसन परीक्षण परिणामहरूमा आधारित
पवन टनेल परीक्षण एक प्रमाणीकरण प्रक्रिया मात्र होइन तर डिजाइन अनुकूलन उपकरण पनि हो।
परीक्षण निष्कर्षहरूमा आधारित, इन्जिनियरहरूले सुधार गर्न सक्छन्:
- माउन्टिंग रेल कन्फिगरेसन
- क्ल्याम्प स्थिति
- पोस्ट स्पेसिङ समर्थन गर्नुहोस्
- संरचनात्मक सुदृढीकरण
- आधार डिजाइन दृष्टिकोण
यो ईन्जिनियरिङ् प्रक्रियाले राम्रो हावा प्रतिरोध, सुधारिएको स्थापना आत्मविश्वास, र अधिक अनुमानित दीर्घकालीन कार्यसम्पादनको साथ सौर बाड़ प्रणालीहरू सिर्जना गर्न मद्दत गर्दछ।
बलियो माथि-ग्राउन्ड कम्पोनेन्टहरूसँग पनि, आधार डिजाइन आवश्यक रहन्छ। हावा बलहरू अन्ततः पोष्ट वा एन्करिंग प्रणालीहरू मार्फत जमिनमा स्थानान्तरण गर्छन्।
संरचनात्मक कार्यसम्पादन मूल्याङ्कन गर्दा माटोको अवस्था, स्थापनाको गहिराइ र परियोजनाको वातावरणलाई सधैं विचार गर्नुपर्छ।

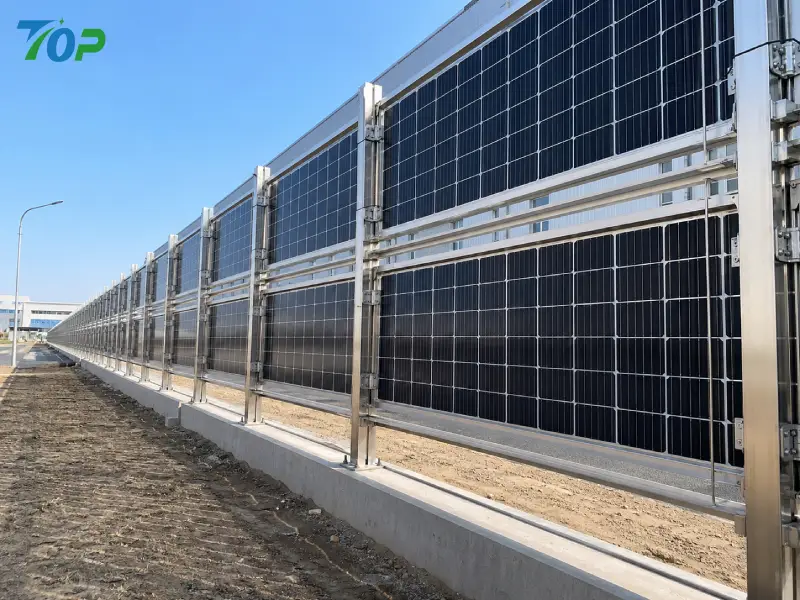

दीर्घकालीन विश्वसनीयताका लागि इन्जिनियरिङमा आधारित सौर्य फेंस डिजाइन
एरोडायनामिक विश्लेषण, सामग्री चयन, संरचनात्मक ईन्जिनियरिङ्, र निर्माण गुणस्तर नियन्त्रण संयोजनको परिणाम हो एक विश्वसनीय सौर बाड़ प्रणाली।
TopFenceSolar जस्ता व्यावसायिक आपूर्तिकर्ताहरूका लागि, ईन्जिनियरिङ् प्रदर्शन उत्पादन विकास प्रक्रियामा विचार गरिन्छ, EPC साझेदारहरूलाई वास्तविक-विश्व स्थापना वातावरणको लागि डिजाइन गरिएको समाधानहरू प्राप्त गर्न मद्दत गर्दछ।
