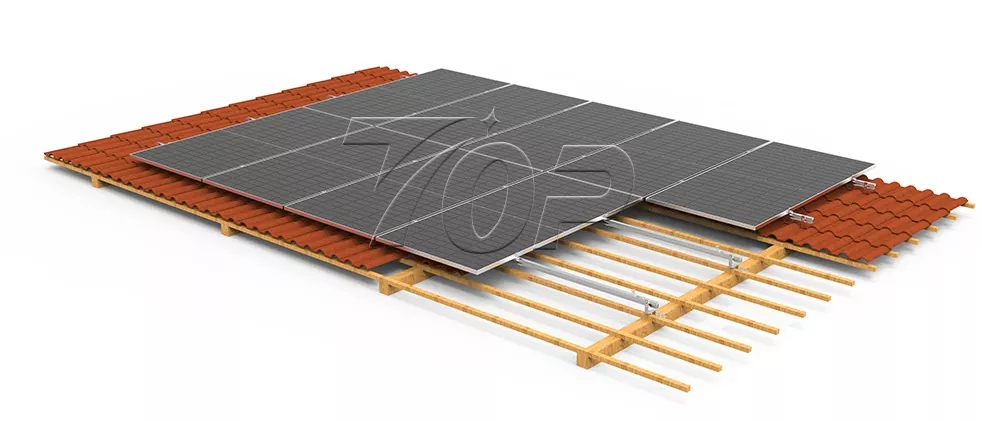

टाइल छत सौर माउन्ट

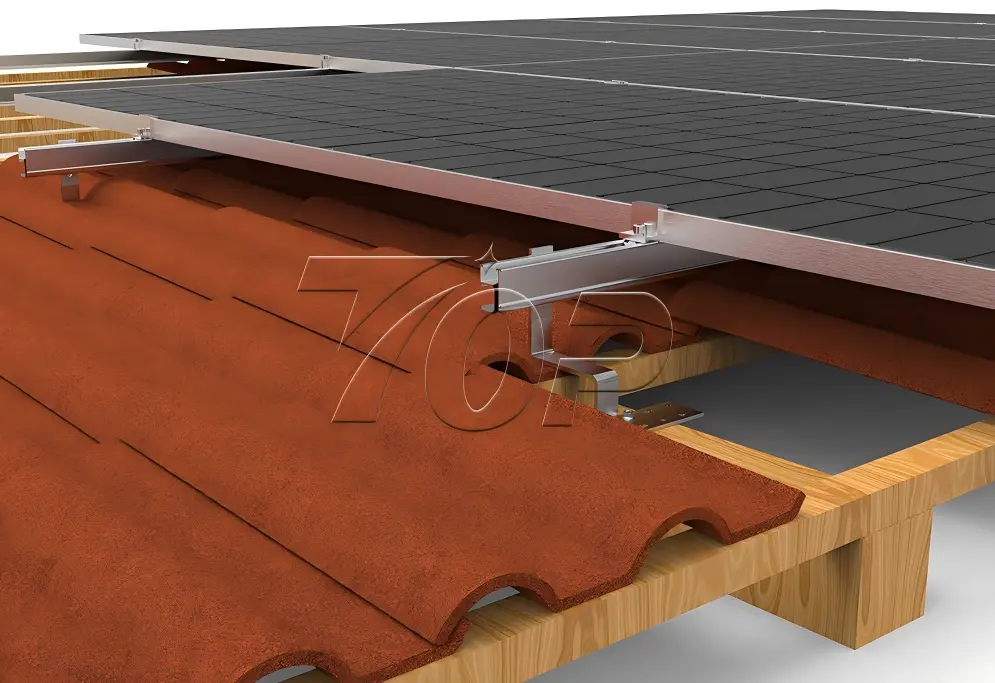

पेशेवर निर्माताको रूपमा, Topfencesolar टाइल छत सौर माउन्ट हुकहरू युरोप / एशियाली देशहरूको आवासीय टाइल छत आकार अनुसार अनुकूलित। Topfencesolar हुक डिजाइनहरूको श्रृंखलाले बजारको विभिन्न मागहरू पूरा गर्दछ।

नियमित रूपमा 150 मिमी कोष्ठक लम्बाइ टाइल ओभरल्यापहरूको ठूलो दायरा पूरा गर्दछ र टाइल छतहरूको प्रकार फिक्स गर्न विभिन्न उचाइबाट समायोजन गर्न सकिन्छ। कठोरताले 30mm र 35mm मोटाईको साथ सौर प्यानल फ्रेम माउन्ट गर्न सक्छ। टाइलहरूको अखण्डता, माउन्टिंग संरचनाहरूको विश्वसनीयता, र समर्थन गर्ने सौर्य प्यानलहरूको सुरक्षालाई अधिकतम बनाउन, Topfencesolar सौर्य हुकहरू तपाईंको लागि उत्तम विकल्प हो।

प्रणाली अवयवहरू:

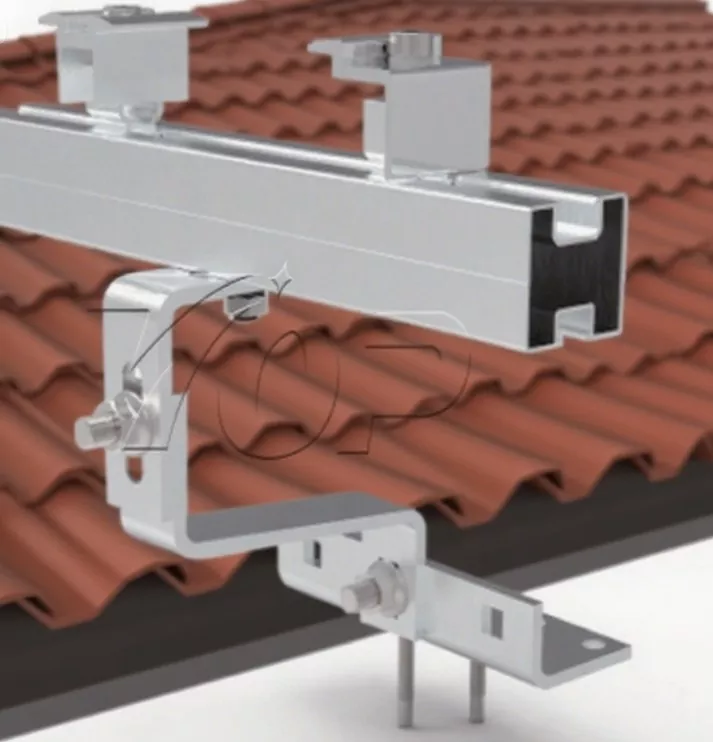

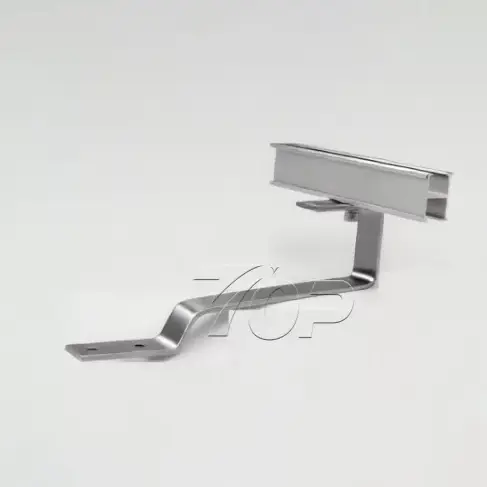

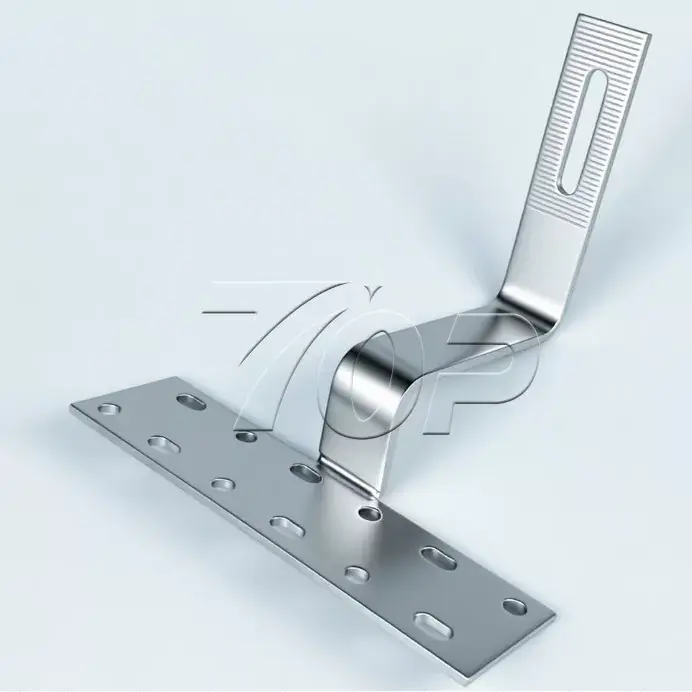

- छाना हुक

-4200mm - 4500mm को TF B45 रेलहरू

-TF B45 रेल कनेक्टरहरू

-A2 फ्ल्यान्ज हेड स्क्रू 8*100

-वा SUS304 दुई हेड बोल्ट

-मिड-क्ल्याम्पहरू: ठाडो वा ल्यान्डस्केप सौर प्यानल मोडेलहरूको लागि

-अन्त-क्लम्प्स: ठाडो वा ल्यान्डस्केप सौर प्यानल मोडेलहरूको लागि

-रेल अन्त क्याप



> हावा लोडिङ: 60 m/s सम्म

>हिउँ लोड गर्दै: 1.4KN/m2 सम्म

> PV प्यानल अभिमुखीकरण: पोर्टेट वा ठाडो

> हुक उचाइ समायोज्य हुन सक्छ (वैकल्पिक)।

कम्पोनेट र मेटारियलहरू

Topfencesolar बाट अनुकूलित टाइल रूफ सौर माउन्ट पसल गर्नुहोस्, जुन चीनमा निर्माता र आपूर्तिकर्ताहरू मध्ये एक हो। Al 6005-T5 सामग्रीको उच्च ग्रेड एनोडाइजेशन उपचारले तपाईंको सौर प्यानललाई उत्कृष्ट संरचना जंग-प्रतिरोधी कार्यसम्पादनको साथ दृढतापूर्वक स्थापित राख्छ। हामीले के गर्यौं टाइल छत सौर माउन्ट 25 वर्ष भन्दा बढी सेवा समय प्रयोग गरी दोहोरो बनाउँछ।

हामी तुरुन्तै टाइल छतहरूमा संरचना सेटअप गर्न सक्छौं, जटिल उपकरणहरू वा व्यावसायिक सीपहरू प्रयोग गर्न आवश्यक पर्दैन। स्थापनाको सजिलो चरणहरू, कम श्रम र कम समय आवश्यक छ।

स्थापना म्यानुअल चरणहरू:

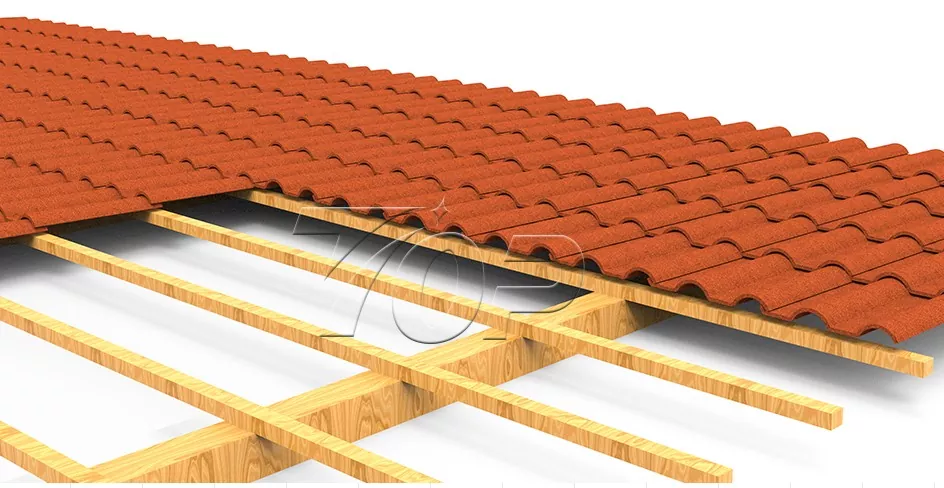

1. छानाको आकार नाप्नुहोस्, सौर्य प्यानल एरे लेआउट डिजाइन गर्नुहोस्, त्यसपछि Topfencesolar इन्जिनियर टोलीले सोलार प्यानलहरूको संरचना डिजाइन गर्नुहोस्।

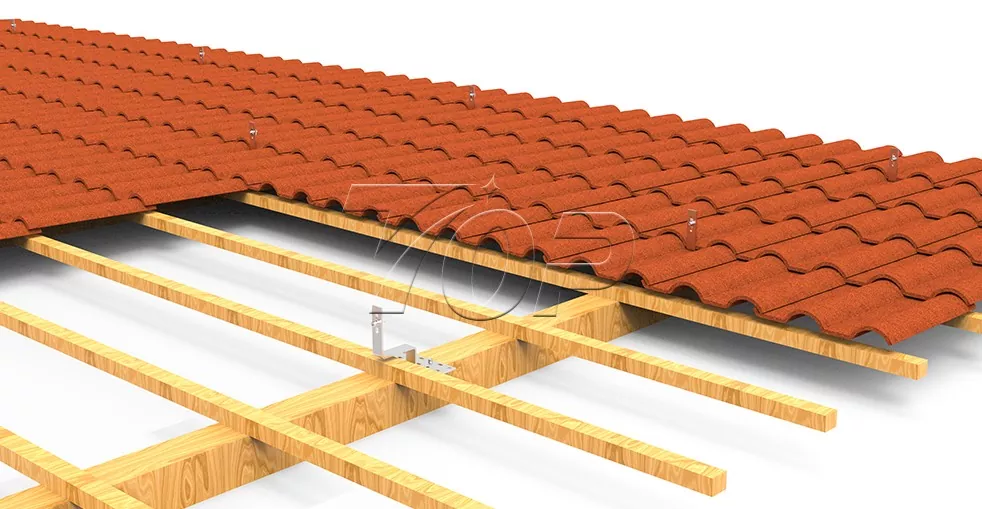

2. छत हुकहरू स्थापना गर्नुहोस्।

3. हुकहरूमा रेलहरू माउन्ट गर्दै

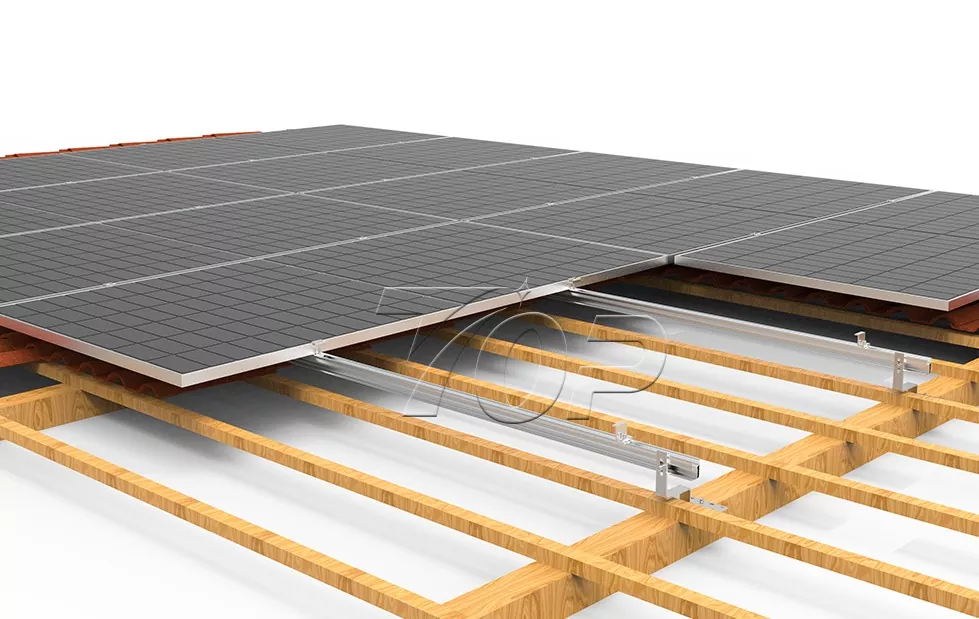

4. रेलहरूमा सौर प्यानलहरू स्थापना गर्नुहोस्।

5. सौर्य प्यानलहरू जडान गर्नुहोस् र मिड क्ल्याम्पहरू र अन्तिम क्ल्याम्पहरूसँग बाँध्नुहोस्।

फाइदाहरू

A. Topfencesolar डिजाइन गरिएको टाइल छत सौर माउन्ट प्रणाली आवासीय वा व्यावसायिक प्रयोग गरी 60m/s सम्म हावा लोड गर्ने, 1.4kn/m2 सम्म हिउँ लोड गर्ने सिमुलेटिंग पास गर्ने हो।

B. उचाइहरू समायोजन गरेर विभिन्न छानाहरू फिट गर्न लचिलो समायोजन।

C. सजिलो स्थापना, सरल संरचना सजिलै स्थापना गर्न सकिन्छ, कुनै जटिल उपकरण वा सीपहरू आवश्यक पर्दैन, समय र प्रयास बचत गर्नुहोस्।

कम कोष्ठक, कम संरचना लागत र कम श्रम लागत संग सुसज्जित हुक प्रणाली।
