टाइल छत हुक माउन्टिंग प्रणाली

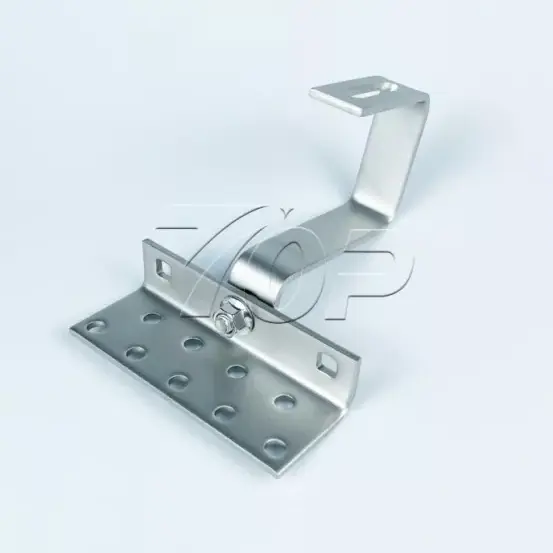

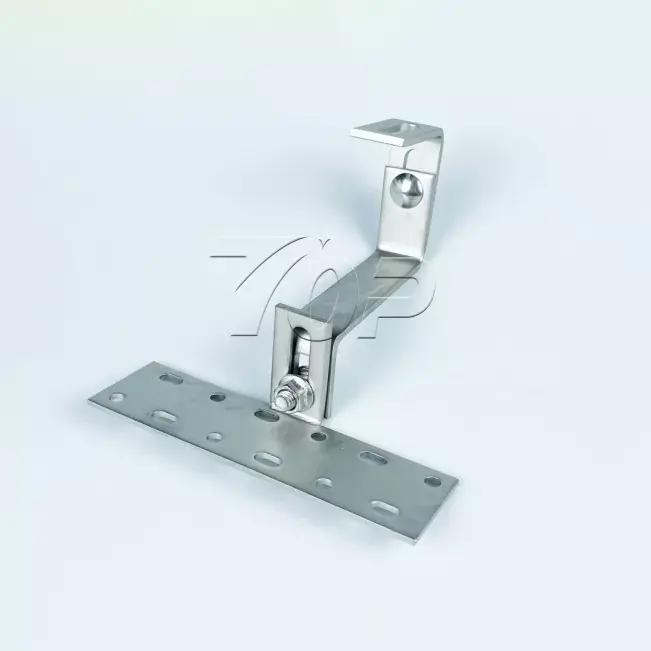

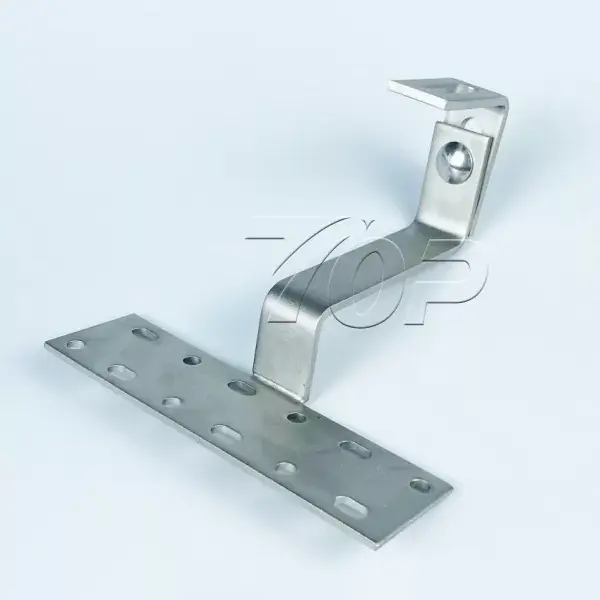

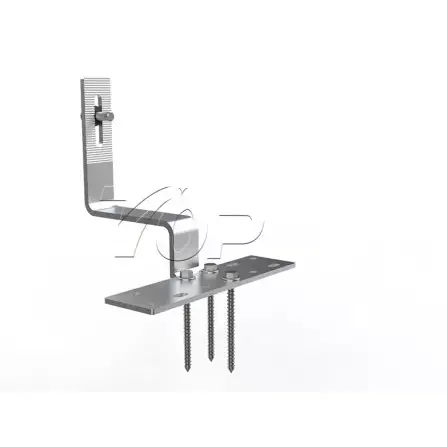

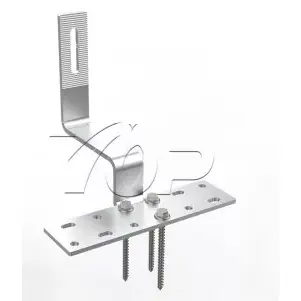

एक विश्वसनीय चीन निर्माता र आपूर्तिकर्ता खोज्दै हुनुहुन्छ? अगाडि नहेर्नुहोस्! Topfencesolar उच्च गुणस्तरको टाइल रूफ हुक माउन्टिङ प्रणाली प्रस्ताव गर्ने एक अग्रणी कारखाना हो। Topfencesolar छत हुक संरचना डिजाइन, भाग नम्बर: TF-AHK-H12 दुई उचाइ समायोज्य डिजाइन, 120-150mm बाट 5mm लम्बाइ मोटाई संग स्टेनलेस स्टील छ।

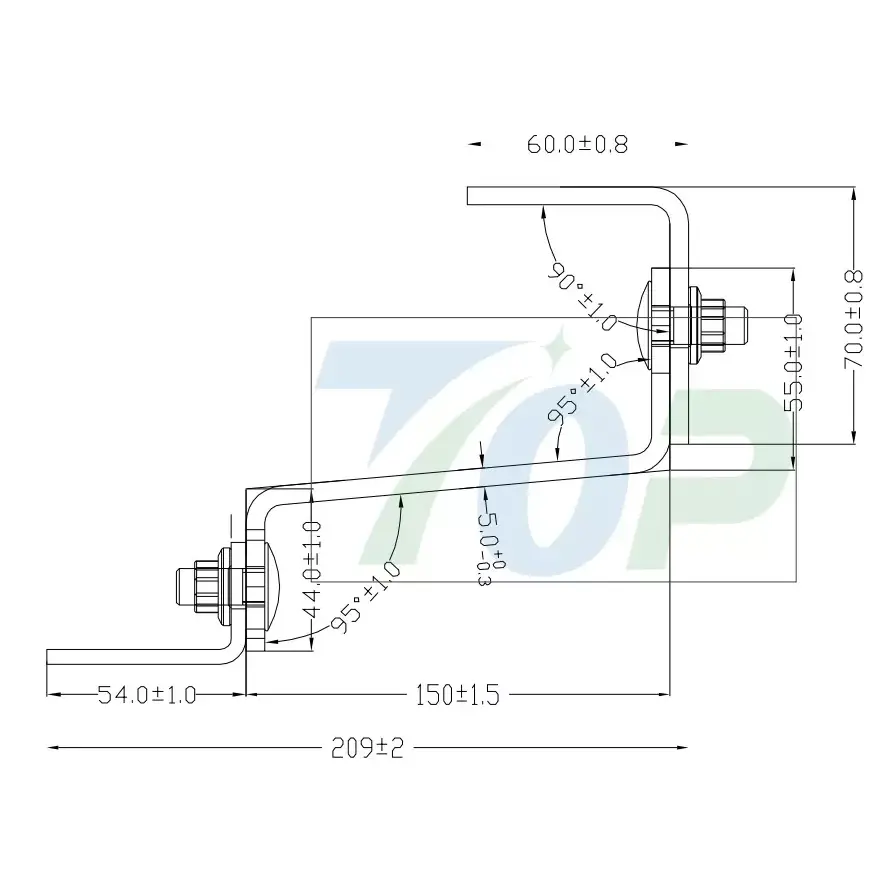

प्राविधिक आवश्यकताहरू:

1. वेल्ड पासहरू समान रूपमा घना हुन्छन्, सुन्दर सतहको साथ, अन्डरकट, क्र्याक वा ब्लोहोल, ect बिना।

2. खण्डहरू धारदार किनारा बिना समतल छन्, तीखो कुना वा burr, आदि।

3. अज्ञात सहिष्णुता M डिग्री (GB/T 1804-2000) अनुसार लागू गरिएको छ।

4. दायाँ कोणको लागि कुनै चिन्ह छैन।

5. सतह उपचार ग्राहकको आवश्यकता अनुसार गरिन्छ।

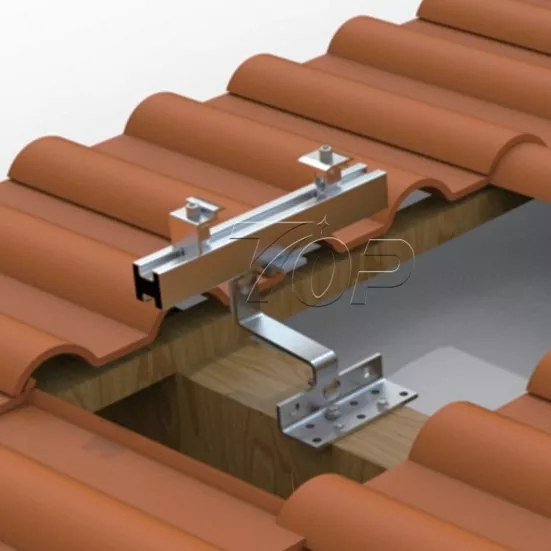

परम्परागत ग्राउन्ड माउन्टिङ भन्दा फरक, रूफटप माउन्टिंग समाधानले प्रभावकारी रूपमा सौर्य उर्जाको उपयोग दर बढाउँदैछ। Topfencesolar बाट टाइल रूफ हुक माउन्टिंग प्रणाली आवासीय र व्यावसायिक सौर्य ऊर्जा स्टेशनमा लोकप्रिय छ। टाइल छतमा आधारित हुकको विशेष आकार प्रयोग गरी छतको काठको बीममा स्थापना गर्ने, हुक बडीको झुकाउने आकार छतमा 100% नन-टच बन्डिङ छ, टाइलहरूलाई क्षति नगरी। र यो डिजाइनले मूल छानालाई छतमा प्रवेश नगरी सुरक्षित रूपमा राख्न सक्छ र पानी चुहावटको न्यूनतम जोखिम कम गर्न सक्छ।

सामग्री:

Topfencesolar टाइल रूफ हुक माउन्टिंग प्रणाली डिजाइनहरू मुख्यतया स्टेनलेस स्टीलहरूबाट बनेका हुन्छन्, हामी उच्च गुणस्तर र टिकाउ दीर्घकालीन प्रयोग गरेर 25 वर्ष भन्दा बढी सेवा प्रयोग गरेर राख्छौं। सामग्री SUS304 स्टेनलेस स्टील्स हो। र छतमा सौर्य प्यानलहरूलाई बलियो रूपमा समर्थन गर्न Al6005-T5 एल्युमिनियम रेलहरू प्रयोग गरेर संयोजन प्रणाली।

यस हुकको लागि रेलको सतह उपचार:≥15μm एनोडाइजिंग सतह उपचारको साथ एल्युमिनियम।

प्रदर्शन: विभिन्न धर्म अनुप्रयोग अन्तर्गत र जटिल जलवायु वातावरणमा पनि एल्युमिनियम संरचनाहरू उत्कृष्ट विरोधी जंग राख्ने।

प्रमाणपत्रहरू: Topfencesolar हुक SGS/CE/TUV को पालना गर्दछ र उत्पादन गुणस्तर SGS मानक पूरा गर्दछ।

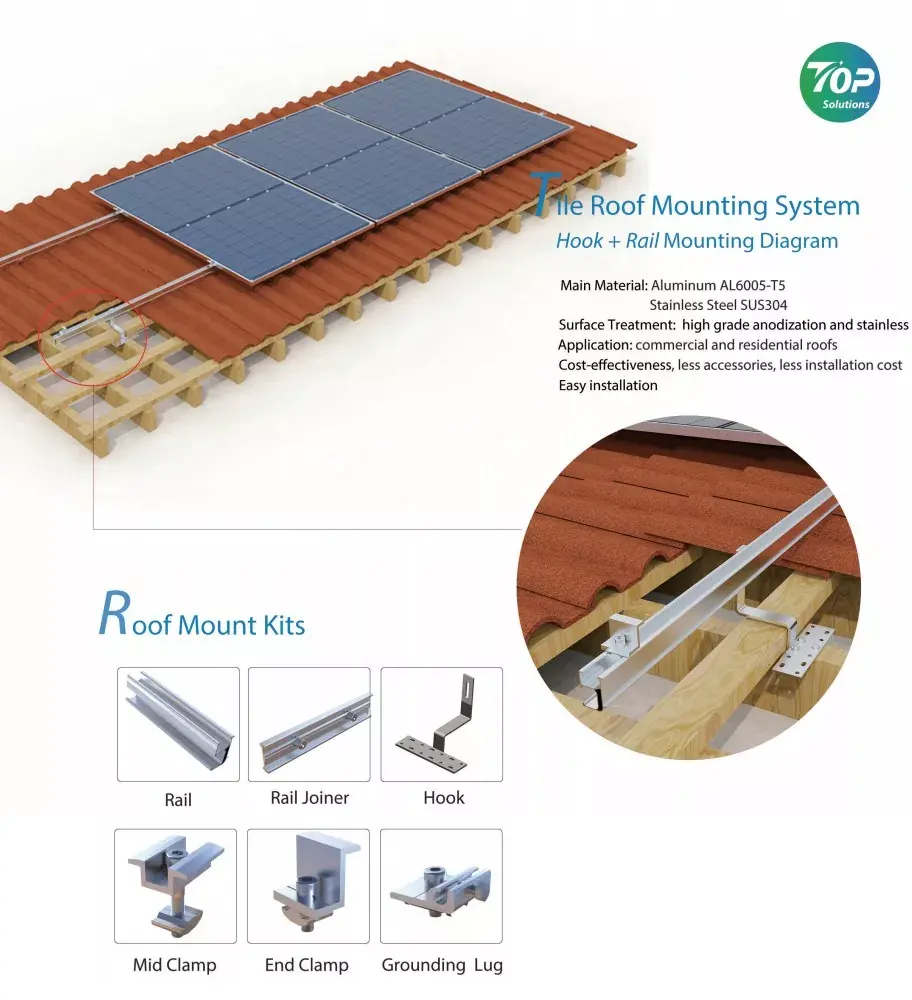

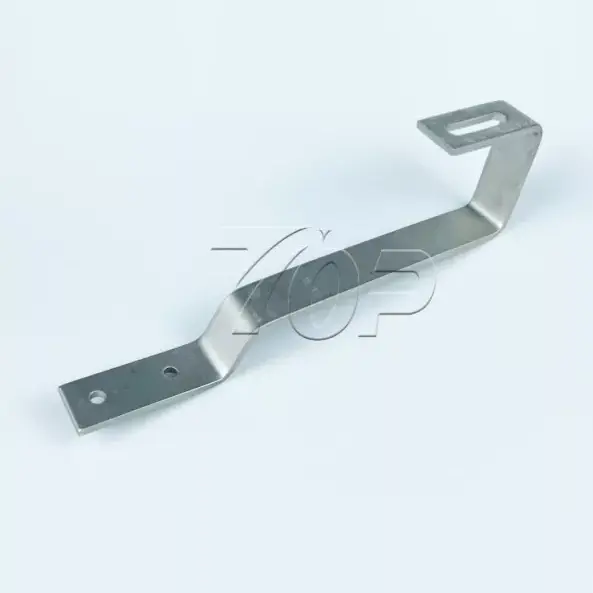

टाइल छत हुक को घटक:

फ्ल्यासिङ: रबर

हुक आर्म: SUS304 स्टील

फास्टनर: स्क्रू/सेल्फ थ्रेडिङ पिन

रेल क्ल्याम्पहरू: मिड-क्ल्याम्प / अन्त-क्ल्याम्प

फाइदाहरू:

यस द्रुत Topfencesolar रूफ हुक स्थापनाको फाइदाहरू यो हो कि यो सबैभन्दा कम लागतमा स्थापना गर्न छिटो छ र छानाको मूल संरचनामा न्यूनतम परिवर्तनहरू गर्दछ। त्यसैले यो हुक माउन्ट प्रणालीमा छतसँग मिलाउनको लागि उच्च सौन्दर्य अपील छ।

साथै हामीसँग कालो रंग विकल्पहरू छन् जुन युरोपको बजारमा पनि प्रसिद्ध छन्।

एप्लिकेसन सोलार प्यानलको छत माउन्टिङ प्रणालीको लागि उपयुक्त छ। विस्तृत मोडेलमा सौर्य टाइल छत हुक माउन्टिंग कोष्ठक + आल्मुनियम रेलहरू माउन्टिंग समावेश छ।

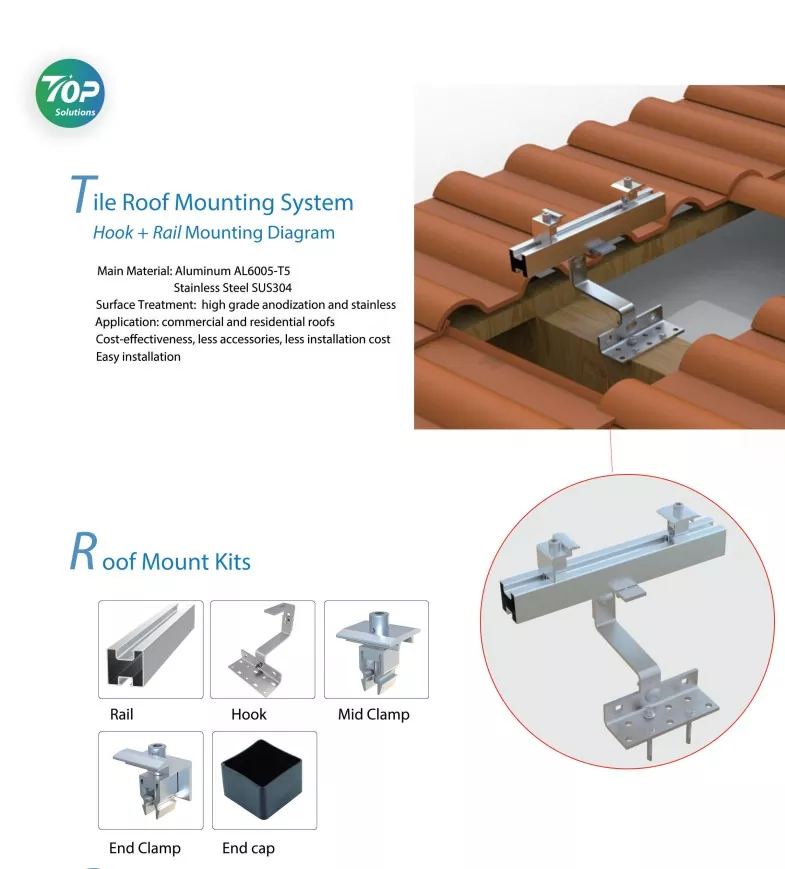

स्थापना चरणहरू:

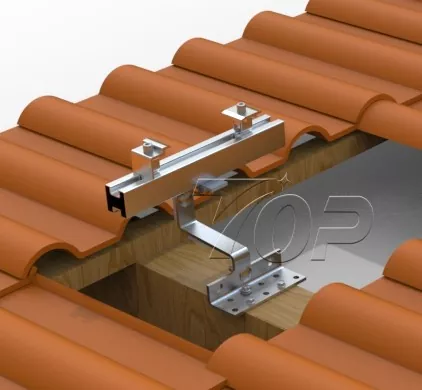

पहिलो चरण: टाइल छतमा पूर्ण प्रणाली संरचना पेंच वा बोल्ट प्रयोग गरी छतको काठको बीममा रेल हुक बाँधिएको छ।

दोस्रो चरण: हुकहरूमा Topfencesolar एल्युमिनियम रेलहरू माउन्ट गर्दै, विभिन्न रेलहरू रेल कनेक्टरहरूसँग जोडिनेछन्।

तेस्रो चरण: छानाका सबै हुकहरू तयार भइसकेपछि र यसमा आल्मुनियमको रेलहरू टाँसिएपछि, सोलार प्यानलहरू माउन्ट गर्ने तयारी गर्नुहोस्। PV प्यानलहरू माउन्ट गर्नु अघि, ठाडो वा ल्यान्डस्केप अभिमुखीकरण स्थापनालाई अन्तिम रूप दिन Topfencesolar इन्जिनियर टोलीसँग प्यानल एरे लेआउट पुष्टि गर्नुहोस्। त्यसपछि PV प्यानलहरू 1 rwo मा 4-14 वा बढी प्यानलहरू एक सेटद्वारा, वा दुईवटा प्यानलहरू एउटै पङ्क्तिमा, रेलहरूमा एउटा स्तम्भमा 4-20 इकाइहरू सौर्य प्यानलहरू राख्नुहोस्। पङ्क्ति र स्तम्भ प्यानल मात्रा छतको आकार र घामको अनुहार पक्षमा निर्भर गर्दछ। तपाइँको छतमा सौर्य प्यानल लेआउट कसरी डिजाइन गर्ने र तपाइँको छतमा कुन पावर क्षमता स्थापना गर्न सकिन्छ भन्ने व्यावसायिक विवरणहरूको बारेमा, तपाइँ TOPrfence ऊर्जा ईन्जिनियरहरूको टोलीसँग परामर्श गर्न सक्नुहुन्छ।

चौथो चरण: टपफेन्सोलर मिड-क्लम्यापहरू र एन्ड-क्लम्यापहरूद्वारा टपफेन्सोलर मिड-क्लम्यापहरूका साथ एल्युमिनियम रेलहरूमा सौर प्यानलहरू जडान गर्दै टाइल छानाहरूमा यी सौर्य प्यानलहरूलाई सुरक्षित सुरक्षाको लागि।

संरचना डिजाइन र सौर प्यानल माउन्टिङलाई प्रभाव पार्ने कारकहरू:

1. छतको आकार - तपाईले आफ्नो भवनमा कति ठूलो स्थापना गर्न सक्नुहुन्छ भन्ने बिजुली क्षमता निर्धारण गर्दछ।

2. छानाको प्रकार: विभिन्न प्रकारका छतहरूमा विभिन्न माउन्टिंग समाधानहरू छन्। पिच गरिएको टाइलको छाना रेलहरूसँग हुकहरू छान्नु उत्तम समाधानहरू मध्ये एक हो, कम लागत, सौर्य प्यानल समर्थन गर्ने उच्च शक्ति, र छानाको वजन लोडिङ सुरक्षाको लागि हल्का तौल संरचना राम्रो छ। तर धातुको छाना, वा कंक्रीटको छाना जस्तै, L फीट ​​+ रेल संरचना वा गिट्टी प्रणाली, आदि छनोट गर्न आवश्यक छ। कृपया Topfencesolar इन्जिनियर टोलीबाट परामर्श लिनुहोस्।

3. सौर्य प्यानलहरूको आयाम, र प्रत्येक प्यानलको शक्ति क्षमता। यो संरचना वजन लोडिङ सम्बन्धित छ।

4. हावाको गति। टाइल रूफ हुक माउन्टिङ सिस्टम संरचना 2m/s देखि 70m/s (औसत हावा गति 3 सेकेन्ड स्टनाडार्ड द्वारा गणना गरिएको) को हावा सामना गर्न पर्याप्त बलियो हुनुपर्छ।

5. संरचनाको सामग्री: हाल स्टिल र एल्युमिनियम माउन्टिंग संरचनाहरूमा प्रयोग हुने प्रायः र प्रसिद्ध छन्, छानाको संरचनाको लागि हल्का वजनको सामग्री छनोट गर्नुपर्छ त्यसैले अल्मुमिनुनमा जानुहोस् उत्तम विकल्प हो। Topfencesolar बाट, सौर्य एल्युमिनियम Al6005-T5 बजार भन्दा उच्च गुणस्तर हो।

फाइदाहरू

१.Topfencesolar डिजाइन गरिएको पिच्ड टाइल रूफ हुकहरू सोलार माउन्टिङ सिस्टमका लागि सजिलै माउन्ट गर्ने डिजाइन, कम कोष्ठकहरू, छिटो स्थापना हुन्छन्।

2. हाम्रो छत हुक किटहरूमा उच्च ग्रेड एनोडाइजिंग प्रक्रिया र स्टेनलेस सतह उपचार छ। दीर्घकालीन प्रयोगको लागि समर्थन।

3. अनुकूलित कम सामान डिजाइन कम लागत छ। साइटहरूमा स्थापना लागत कम गर्न कम स्थापना मजदुरहरू चाहिन्छ।

4.Topfencesolar सँग विभिन्न प्रकारका हुक विकल्पहरूको शृङ्खलाहरू छन् जुन विभिन्न टाइल छतहरू भेट्न र जर्मनी, पोल्याण्ड, अस्ट्रिया, स्पेन, वा जापान, इन्डोनेसिया, इत्यादि बजारहरू कभर गर्न समायोजन गर्न मिल्छ।

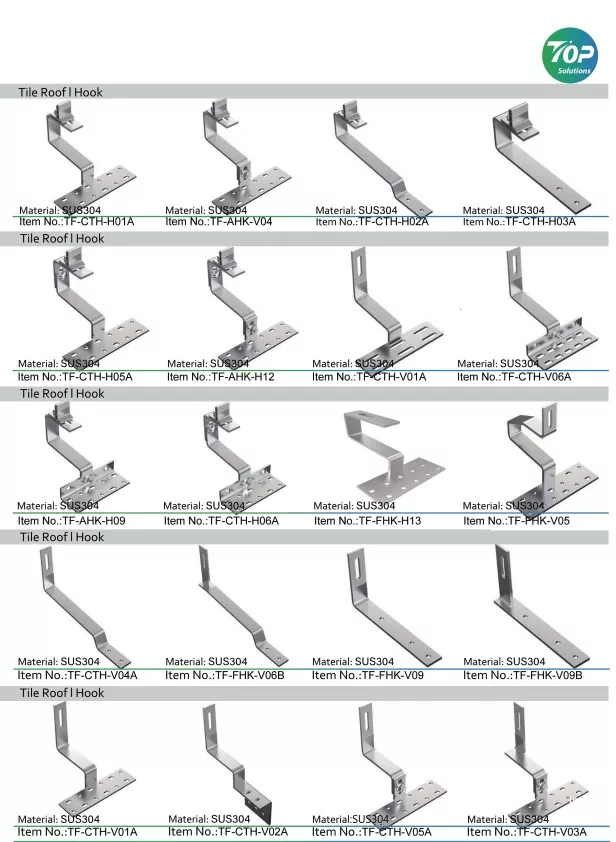

विभिन्न आकार र हुक को प्रकार को थप विकल्प:
